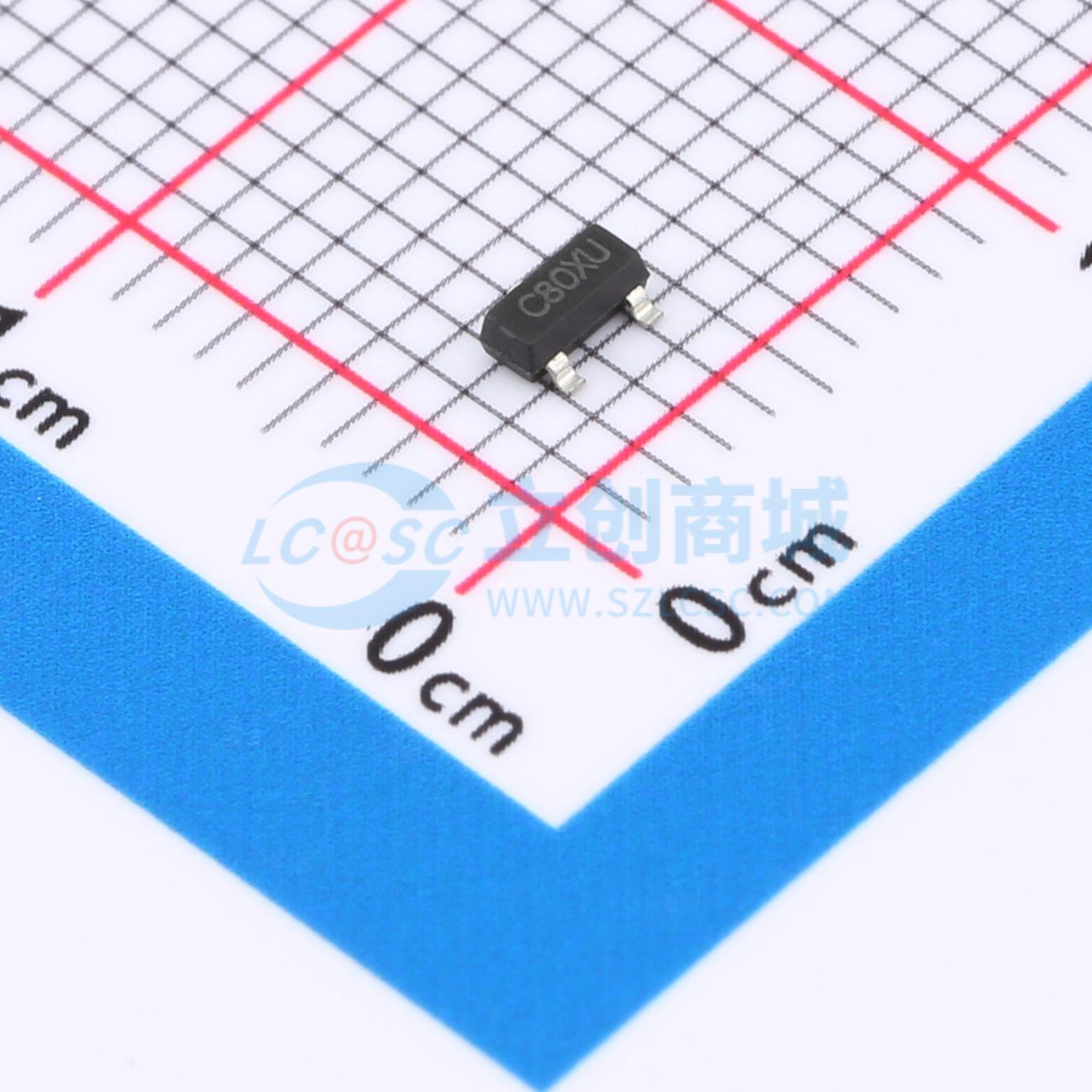

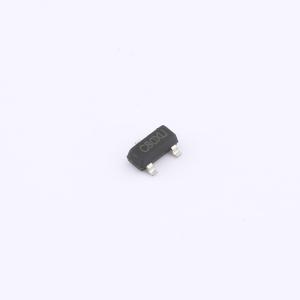

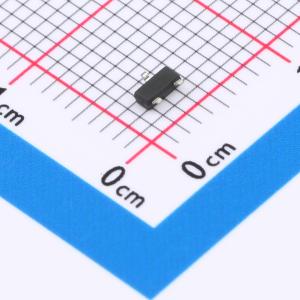

HCS809R
HCS809R
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款监控和复位芯片基于监视器电路设计，旨在确保电子系统的稳定性和可靠性。其推挽输出类型允许更高效的信号传输，保证了快速且准确的响应特性。当检测到电源电压降至2.63V以下时，芯片会触发低电平有效的复位信号，帮助系统在电源不稳定时安全重启，从而保护数据完整并防止操作异常。这一功能对于服务器、网络设备及消费类电子产品中的应用至关重要，确保了复杂电子系统从启动到运行全过程的稳定性与安全性。
- 商品型号
- HCS809R
- 商品编号
- C50177043
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压检测器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1V~6V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.63V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | - | |
| 复位超时 | - | |
| 工作温度 | - | |
| 功能特性 | - | |
| 静态电流(Iq) | 5uA |
商品概述
CS809x 是一款通用电压检测器，在 3.6V 电压下仅消耗约 5μA 电流，可广泛应用于所有电子系统中，用于监测电池电压或产生上电复位信号。其工作电压范围为 1V 至 6V。CS809x 采用低压基准源、低失调比较器、定时器和推挽输出级。当输入电压高于内部设定电平 240ms 后，其推挽输出被拉高。CS809x 采用 SOT-23 封装。
商品特性
- 工作电压范围宽：1V 至 6V
- 电压检测电平设置范围：2.3V 至 5V
- SOT-23 封装
- 检测延迟时间：240ms
- 当输入电压 < 1V 时，复位引脚输出保持低电平
- 4kV ESD 防护
应用领域
- 电池电压监测
- 上电复位
- 电压电平触发
- 按键去抖
- 便携设备
