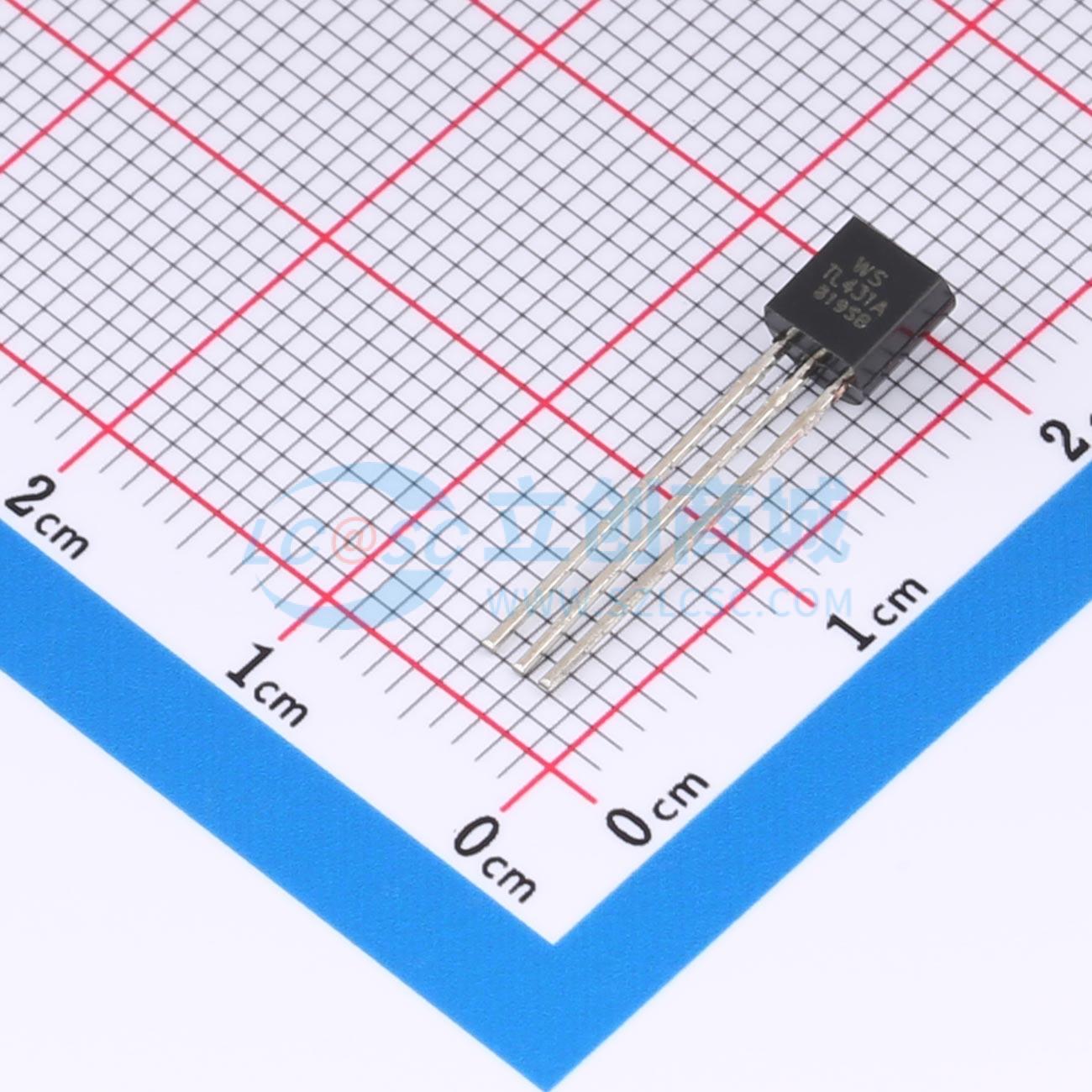

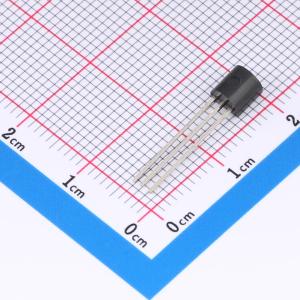

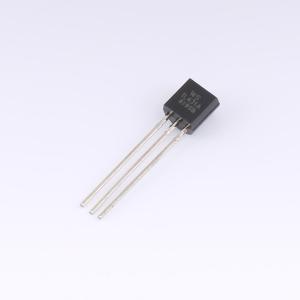

温馨提醒：图片仅供参考，商品以实物为准
TL431ACLPR-HXY
三端可调并联稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该电压基准芯片可提供最高36V的输入电压耐受能力，基准输出电流达100mA，支持外部电阻对输出电压进行精确调节，适用于需要稳定参考电压的模拟与混合信号系统。其具备良好的温度稳定性和低动态输出阻抗，能够在宽输入范围内保持高精度输出。常用于电源管理、数据采集模块及ADC/DAC参考源电路中，适用于通信设备、便携式仪器及高精度电子装置中的可调稳压与基准参考应用。
- 商品型号
- TL431ACLPR-HXY
- 商品编号
- C50177040
- 商品封装
- TO-92
- 包装方式
- 袋装
- 商品毛重
- 0.176589克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1个独立式 | |
| 稳压值(标称值) | 2.495V | |
| 反向电流(Ir) | 170nA@40V | |
| 稳压值(范围值) | 2.483V~2.507V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 700mW | |
| 阻抗(Zzt) | 270mΩ | |
| 阻抗(Zzk) | - | |
| 工作结温范围 | - | |
| 精度 | - |
商品概述
TL431ACLPR是一款具有指定热稳定性的三端可调并联稳压器。其输出电压可通过两个外部电阻设置为介于VREF（约2.5V）至36V之间的任意值。该器件的典型输出阻抗为0.2Ω。有源输出电路提供了非常陡峭的导通特性，使其在许多应用中成为齐纳二极管的优秀替代品。
商品特性
- 等效全范围温度系数 50PPM/°C
- 温度补偿，适用于全速率工作
- 工作温度范围
- 可调输出电压
- 快速导通响应
- 灌电流能力 1mA 至 100mA
- 低（典型值0.27Ω）动态输出阻抗
- 低输出噪声
- TO-92
