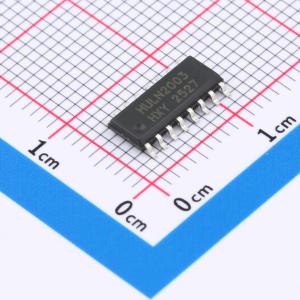

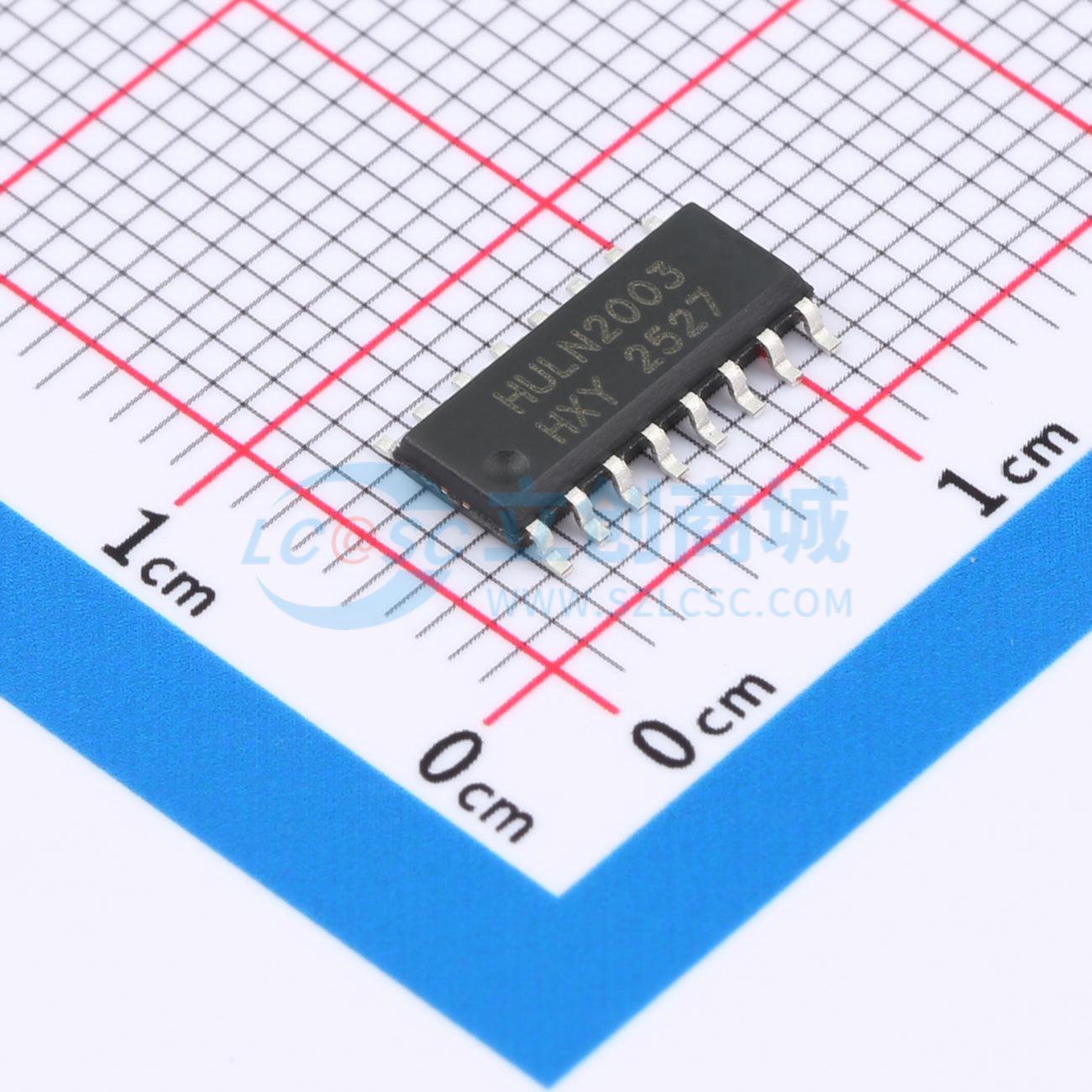

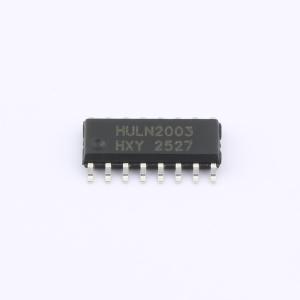

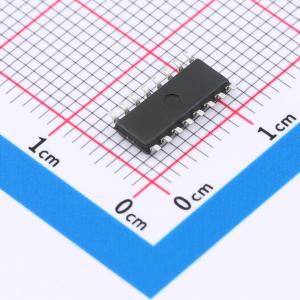

HULN2003

达林顿晶体管阵列

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款达林顿晶体管阵列拥有七路通道，具备50V的集射穿电压和30V的最大输入电压。适用于需要高电压、高电流输出的应用场景，确保稳定可靠的工作性能。适合用于电源管理、信号放大等多种电子设备中，提高系统的整体性能和稳定性。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HULN2003
商品编号: C50177038
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.228571克(g)

商品参数

	属性	参数值
	商品目录	达林顿晶体管阵列
	通道数	七路
	集射极击穿电压(Vceo)	60V
	集电极电流(Ic)	500mA
	最大输入电压(VI)	30V
	工作温度	-40℃~+85℃
	集射极饱和电压(VCE(sat))	1.4V

商品概述

ULN2003是一款高压、高电流的七路达林顿阵列，每路包含七个集电极开路的达林顿对，并具有公共发射极。每个通道额定电流为500 mA，可承受600 mA的峰值电流。内部集成了续流二极管，用于驱动感性负载。该电路设计有连续的二极管，可用于驱动继电器、步进电机等感性负载。单路达林顿管集电极可输出500 mA电流。通过并联达林顿管可实现更高的输出电流能力。该电路可广泛应用于继电器驱动器、照明驱动器、显示器驱动器（LED）、步进电机驱动器和逻辑缓冲器。它适用于驱动多种负载，包括继电器、直流电机、LED显示器、灯丝灯、大功率缓冲器，以及5V TTL、CMOS和其他行业标准逻辑电路。该芯片提供DIP-16或SOP-16封装。

商品特性

每路驱动器输出电流500 mA
耐高压（50V/60V两个版本）
输入引脚兼容TTL/CMOS逻辑信号
在继电器驱动器中有广泛应用

应用领域

继电器驱动器
灯具驱动器
显示器驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	输入电流(on)	0.93mA
	输入电流(off)	65uA
	正向压降(Vf)	1.7V
	反向电流(Ir)	15uA
	输入电容(Ci)	15pF
	类型	BJT
