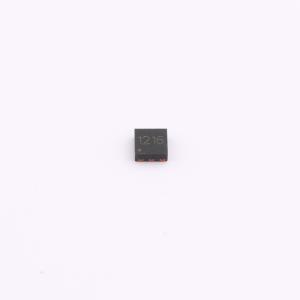

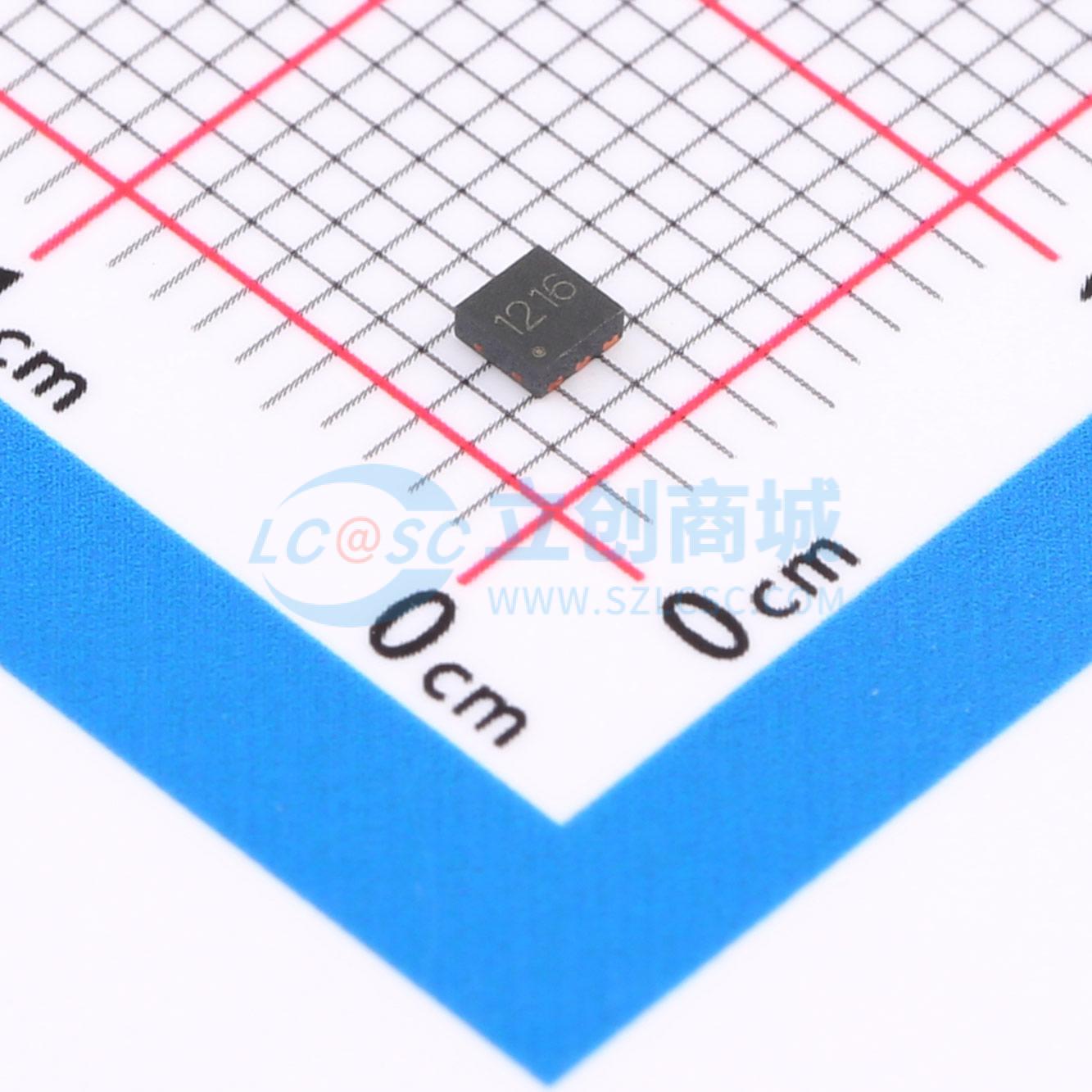

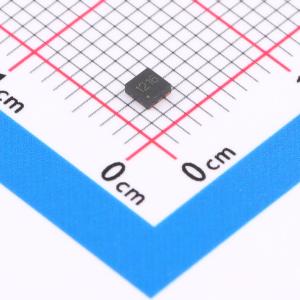

温馨提醒：图片仅供参考，商品以实物为准
WPM1481-6-HXY
P沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该P沟道场效应管具备15V的漏源电压（VDSS）和12V的栅源电压（VGS），连续漏极电流可达16A，导通电阻低至11mΩ。低RDON特性有助于减少功率损耗，提升系统整体效率。器件适用于中等电流负载的开关控制，常见于便携式电子产品、电池供电设备的电源管理模块、DC-DC转换电路以及各类高密度板级设计中的反向极性保护与高端开关应用，适合对导通损耗敏感的低电压大电流场景。
- 商品型号
- WPM1481-6-HXY
- 商品编号
- C50177036
- 商品封装
- DFN2X2B-6L
- 包装方式
- 编带
- 商品毛重
- 0.023826克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 18V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 11mΩ@10V | |
| 耗散功率(Pd) | 2.8W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 35nC@4.5V | |
| 输入电容(Ciss) | 2.6nF | |
| 反向传输电容(Crss) | 560pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 670pF |
商品概述
WPM1481-6采用先进的沟槽技术，可提供出色的RDS(ON)。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS = -15V,ID = -16A
- 在VGS = -4.5V时,RDS(ON) < 18mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
