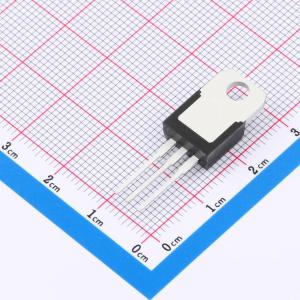

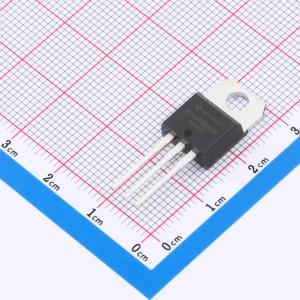

温馨提醒：图片仅供参考，商品以实物为准
BTA20-800CW
BTA20-800CW
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该器件为单体双向可控硅模块，适用于交流电源控制场合。其断态峰值电压可达800V，能够承受较高的瞬态电压冲击，确保在复杂电源环境下可靠运行。门极触发电压为1.3V，具备较高的触发灵敏度，可有效降低驱动电路的设计难度。导通后保持电流为75mA，保证在负载变化时维持稳定导通状态。该器件常用于交流调压、灯光调节、电机速度控制及固态开关等电路中，通过精确控制导通角实现对交流电的有效调节，适用于多种需要可控功率输出的电子系统。
- 商品型号
- BTA20-800CW
- 商品编号
- C50177047
- 商品封装
- TO-220A
- 包装方式
- 管装
- 商品毛重
- 2.790909克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 60mA | |
| 断态峰值电压(Vdrm) | 800V |
| 属性 | 参数值 | |
|---|---|---|
| 门极触发电流(Igt) | 70mA | |
| 浪涌电流 | 212A@60Hz | |
| 门极平均耗散功率(PG(AV)) | 1W | |
| 通态电流(It) | 20A | |
| 工作温度 | -40℃~+125℃ |
