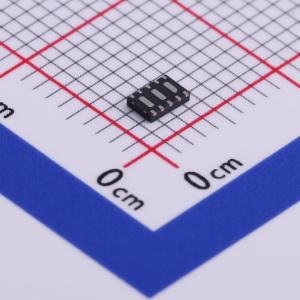

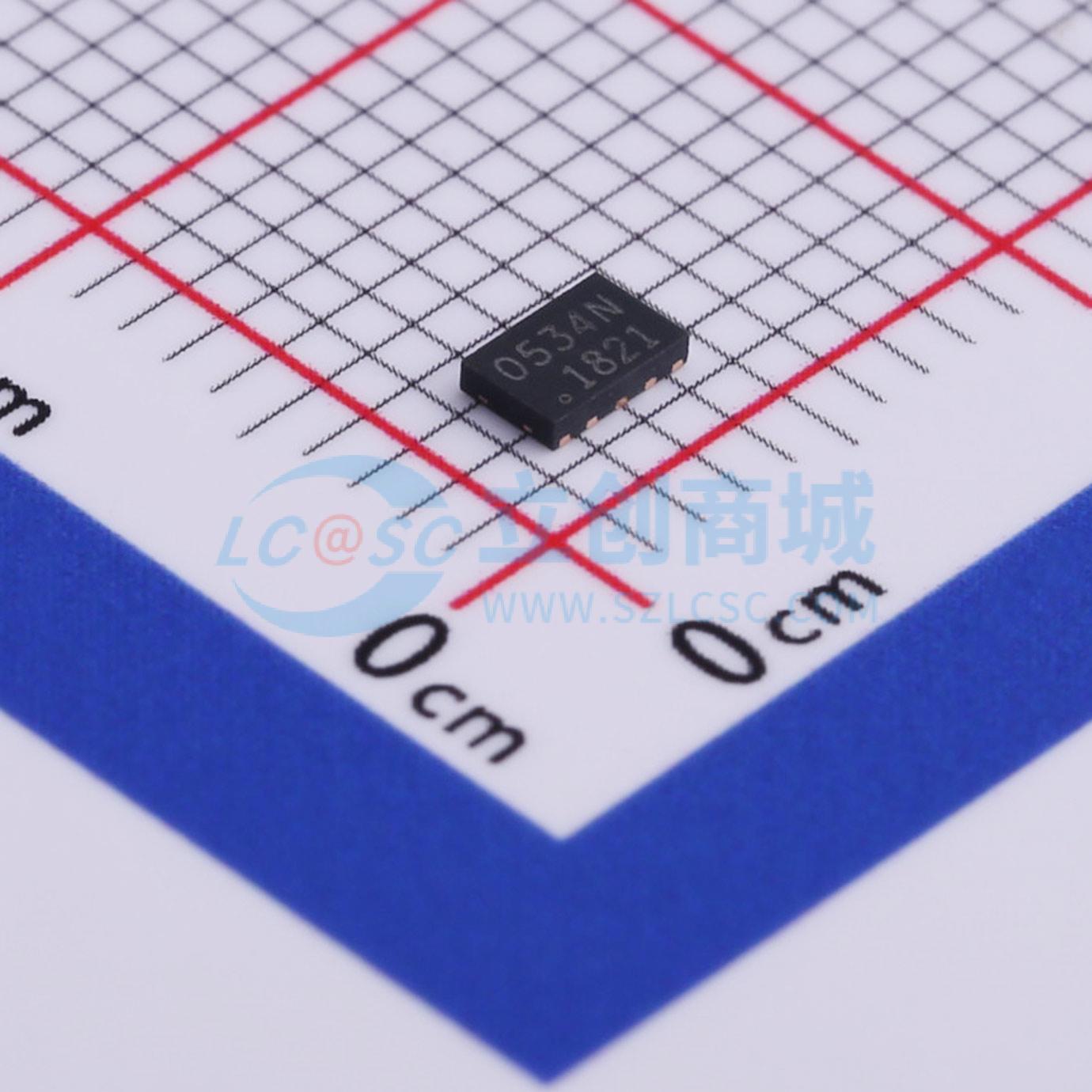

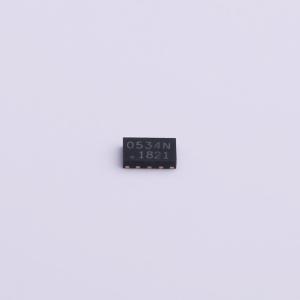

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0534N.TCT
ESD 5V截止 峰值浪涌电流：25A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- RailClamp® 瞬态电压抑制（TVS）二极管专为保护连接到高速数据和传输线路的敏感元件而设计，可防止这些元件因静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）导致的过电压损坏。其独特设计将具有浪涌额定值的低电容转向二极管和一个 TVS 二极管集成在单个封装中。这使得该器件能够吸收大量能量，同时保护下游元件免受有害瞬态事件的影响
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0534N.TCT
- 商品编号
- C512370
- 商品封装
- UDFN-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 5pF |
商品概述
RailClamp® 瞬态电压抑制（TVS）二极管专为保护连接到高速数据和传输线路的敏感元件而设计，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。 其独特设计将具有浪涌额定值的低电容转向二极管和一个 TVS 二极管集成在单个封装中。这使得该器件能够吸收大量能量，同时保护下游元件免受有害瞬态事件的影响。 RClamp®0534N 采用 10 引脚 SLP3020N10 封装。其尺寸为 3.0 x 2.0 x 0.60 mm。引脚采用无铅 NiPdAu 镀层。小尺寸、低电容和高浪涌能力的结合使其非常适合用于 10/100 以太网、USB 2.0 和视频接口等应用。
商品特性
- 高速数据线的 ESD 保护，符合 IEC 61000 - 4 - 2（ESD）± 30kV（空气）、± 30kV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）25A（8/20μs）
- 带有内部 TVS 二极管的浪涌额定二极管阵列
- 小封装节省电路板空间
- 保护四条 I/O 线和电压总线
- 低电容：5 pF（VR = 0V）
- 低钳位电压
- 低工作电压：5.0V
- 固态硅雪崩技术
应用领域
- USB 2.0 电源和数据线保护
- 视频图形卡
- 显示器和平板显示器
- 数字视频接口（DVI）
- 笔记本电脑
- 网络设备
