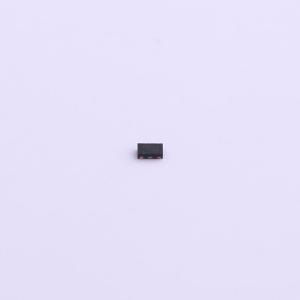

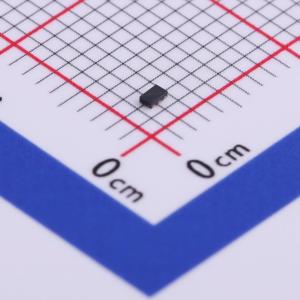

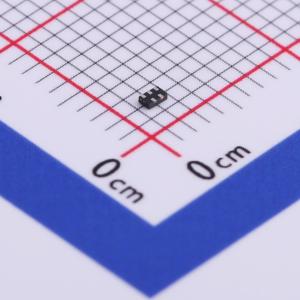

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP7524T.TNT
RCLAMP7524T.TNT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP7524T.TNT
- 商品编号
- C512375
- 商品封装
- XFDFN-5
- 包装方式
- 编带
- 商品毛重
- 0.006克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲功率(Ppp) | 75W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.5V | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 类型 | ESD |
商品概述
RailClamp TVS 阵列是超低电容的 ESD 保护器件，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受由 ESD（静电放电）、CDE（电缆放电事件）和 EFT（电快速瞬变）引起的过电压影响。 RClamp7524T 可保护四条线路或两对差分线。任何 I/O 引脚与地之间的每条线路的最大电容仅为 0.60pF。这使其能够在超过 5GHz 的电路中使用而不会产生信号衰减。它们的特点是具有高达 +/- 25kV 接触放电、+/- 30kV 空气放电的最大 ESD 耐受电压（符合 IEC 61000 - 4 - 2 标准）。 RClamp7524T 采用 5 引脚 SLP1308N5T 封装。其尺寸为 1.3 x 0.8mm，标称高度为 0.40mm。创新的直插式封装设计简化了 PCB 布局，并允许高速差分线之间的走线长度匹配，以实现一致的阻抗。小尺寸、低电容和高水平的 ESD 保护相结合，使该器件成为 HDMI、MHL、MDDI 和 eDP 接口等应用的灵活解决方案。
商品特性
- 高速数据线的 ESD 保护，符合 IEC 61000 - 4 - 2（ESD）±30kV（空气）、±25kV（接触）；IEC 61000 - 4 - 5（雷击）5A（8/20μs）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 针对高速线路优化的封装设计
- 直插式设计
- 保护四条高速线路
- 低电容：最大 0.60pF（I/O 到地）
- 低 ESD 钳位电压
- 低动态电阻：典型值 0.50 欧姆
- 固态硅雪崩技术
应用领域
- HDMI 1.3 和 HDMI 1.4
- V - By - One
- USB 3.0
- MHL
- eDP
- LVDS 接口
- eSATA 接口
