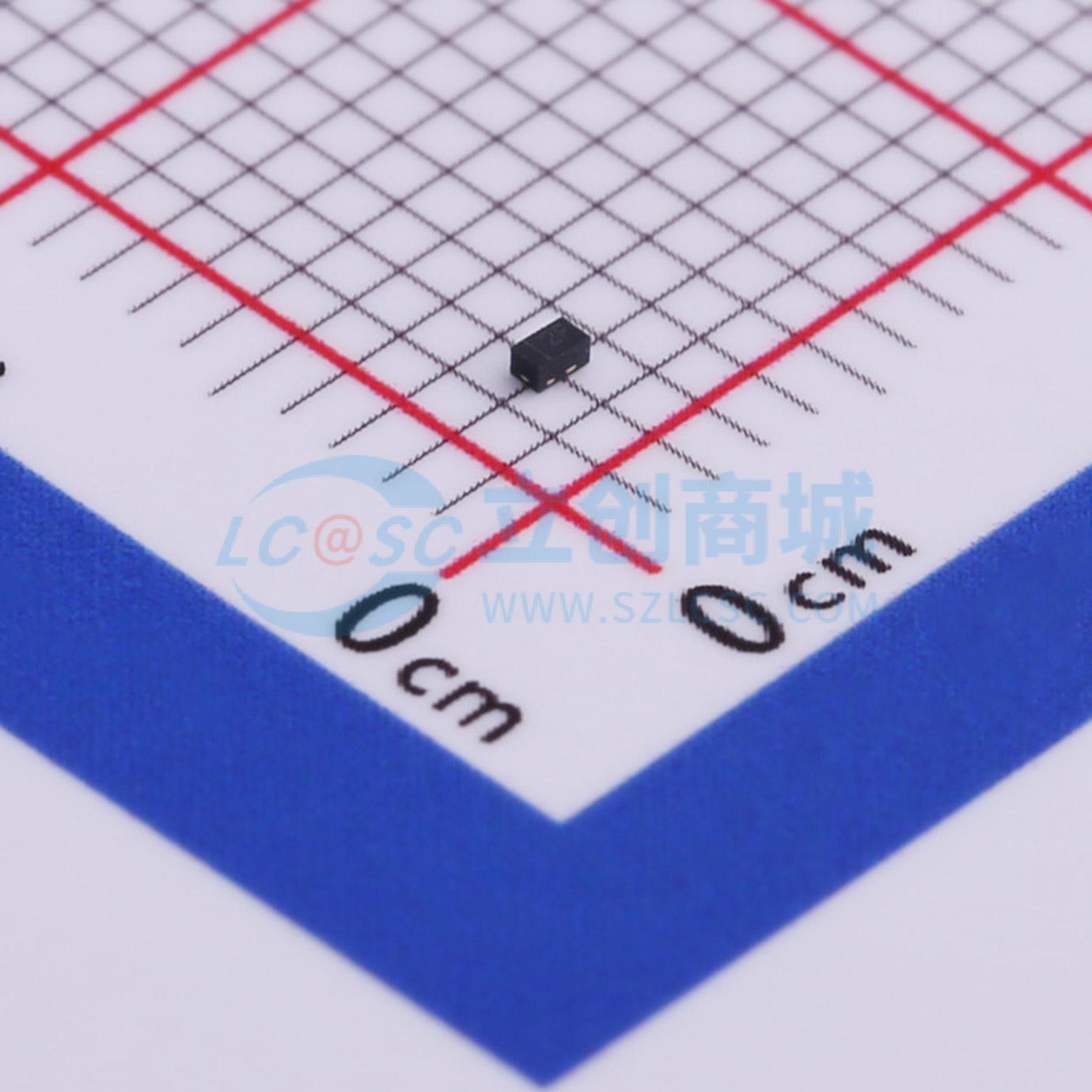

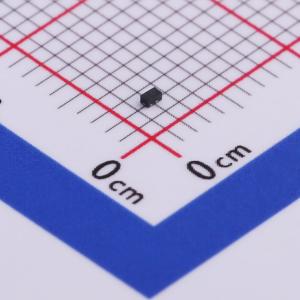

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP1201P.TCT
UCLAMP1201P.TCT
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP1201P.TCT
- 商品编号
- C512388
- 商品封装
- SLP1006-2
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
μClamp™ 系列 TVS 阵列旨在保护敏感电子设备免受因静电放电 (ESD) 造成的损坏或闭锁。其设计用于替代手机、笔记本电脑和个人数字助理 (PDA) 等便携式应用中的多层压敏电阻 (MLV)。它具有大截面积结，可传导高瞬态电流。与 MLV 相比，它具有卓越的电气特性，如更低的箝位电压且无器件性能退化。它们为电路板级保护提供了理想的特性，包括快速响应时间、低工作电压和箝位电压，以及无器件性能退化。 μClamp™ 1201P 采用 2 引脚、符合 RoHS/WEEE 标准的 SLP1006P2 封装。其尺寸为 1.0 × 0.6 × 0.50 mm。引脚间距为 0.65 mm，采用无铅 NiPdAu 镀层。每个器件可保护一条工作电压为 12 伏的线路。这为设计人员在不适合使用阵列的应用中灵活保护单线提供了可能。它们可用于满足 IEC 61000 - 4 - 2 标准 4 级（± 15 kV 空气放电、± 8 kV 接触放电）的 ESD 抗扰度要求。小尺寸与高 ESD 浪涌能力的结合使其非常适合用于手机、数码相机和 MP3 播放器等便携式应用。
商品特性
- 数据线瞬态保护，符合 IEC 61000 - 4 - 2（ESD）± 15kV（空气放电）、± 8kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（tp = 5/50ns）；电缆放电事件（CDE）
- 超小封装（1.0 x 0.6 x 0.5mm）
- 保护一条 I/O 或电源线
- 低箝位电压
- 工作电压：12V
- 低泄漏电流
- 固态硅雪崩技术
应用领域
- 手机及配件
- 个人数字助理 (PDA)
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- MP3 播放器
