商品概述

μClamp TVS二极管旨在保护敏感电子设备免受因静电放电（ESD）造成的损坏或闩锁效应。它们专为在便携式应用（如手机、笔记本电脑和其他便携式电子设备）中替代0201尺寸的多层压敏电阻（MLV）而设计。其特点是具有大截面积结，可传导高瞬态电流。该器件具备出色的电路板级保护特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。 μClamp 3321ZA具有极佳的ESD保护特性，典型动态电阻低至0.33欧姆，ESD钳位峰值电压低，ESD耐受电压高（根据IEC 61000 - 4 - 2标准，接触放电为+/-15kV）。最大电容低（VR = 0V时为5pF），可最大程度减少对敏感电路的负载影响。每个器件可保护一条工作电压为3.3V的数据线路。μClamp 3321ZA采用2引脚SLP0603P2X3F封装。小封装使设计人员能够灵活地在不适合使用阵列的应用中保护单条线路。小尺寸与高ESD浪涌能力的结合，使其非常适合用于手机、数码相机和平板电脑等便携式应用。

商品特性

高ESD耐受电压：根据IEC 61000 - 4 - 2标准，接触放电为+/-15kV，空气放电为+/-17kV
超小封装
保护一条数据线路
低ESD钳位电压
工作电压：3.3V
低电容：最大5pF
低漏电流
极低动态电阻：典型值0.33欧姆
固态硅雪崩技术

应用领域

-手机及配件-笔记本电脑-平板电脑-便携式仪器-外设

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	8.5V
	峰值脉冲电流(Ipp)	4A@8/20us
	峰值脉冲功率(Ppp)	40W
	击穿电压	3.7V

	属性	参数值
	反向电流(Ir)	1nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	5pF

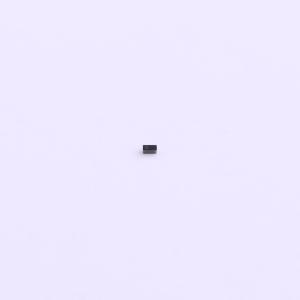

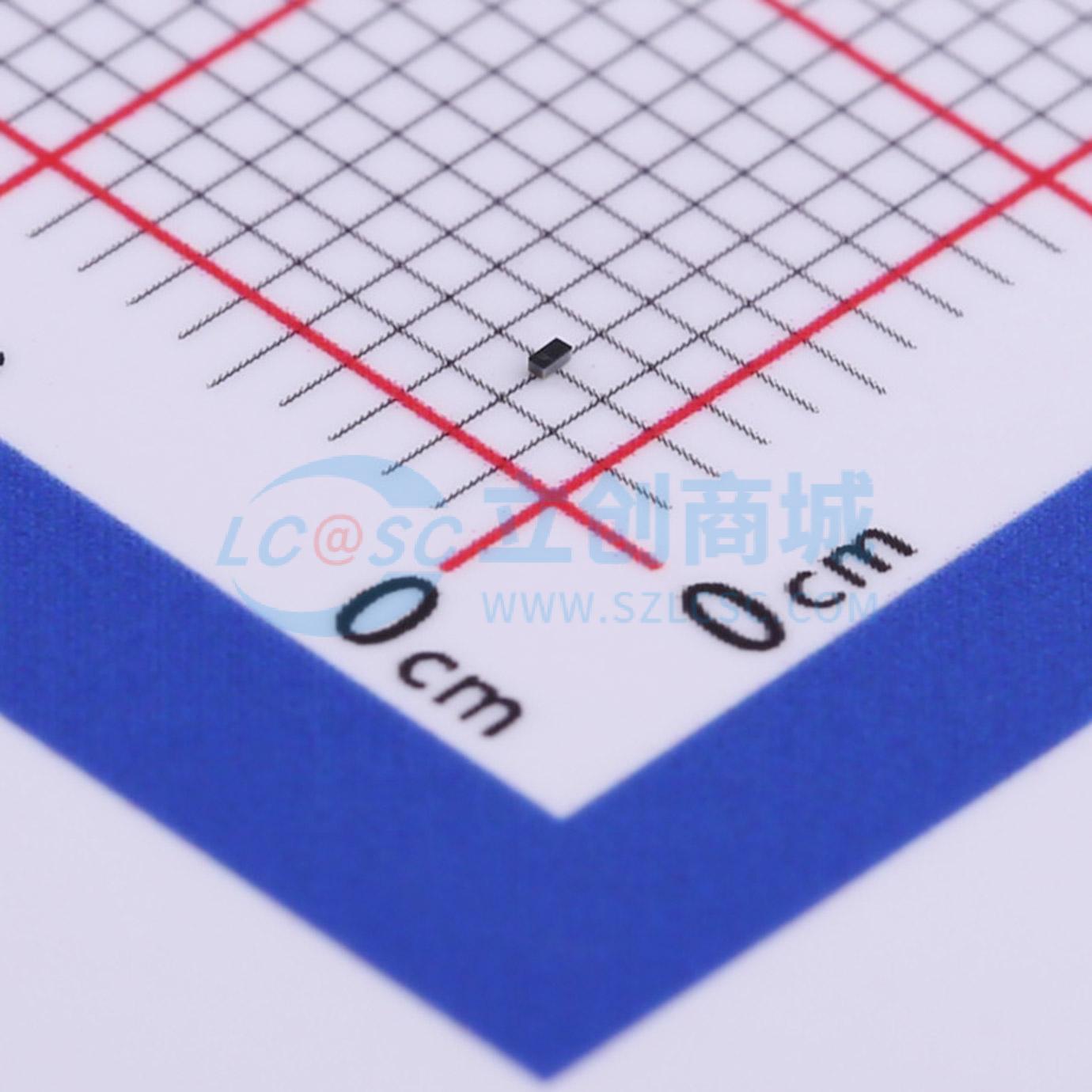

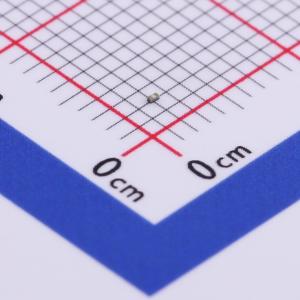

UCLAMP3321ZATFT
