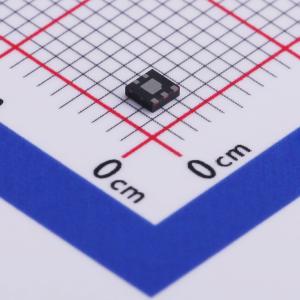

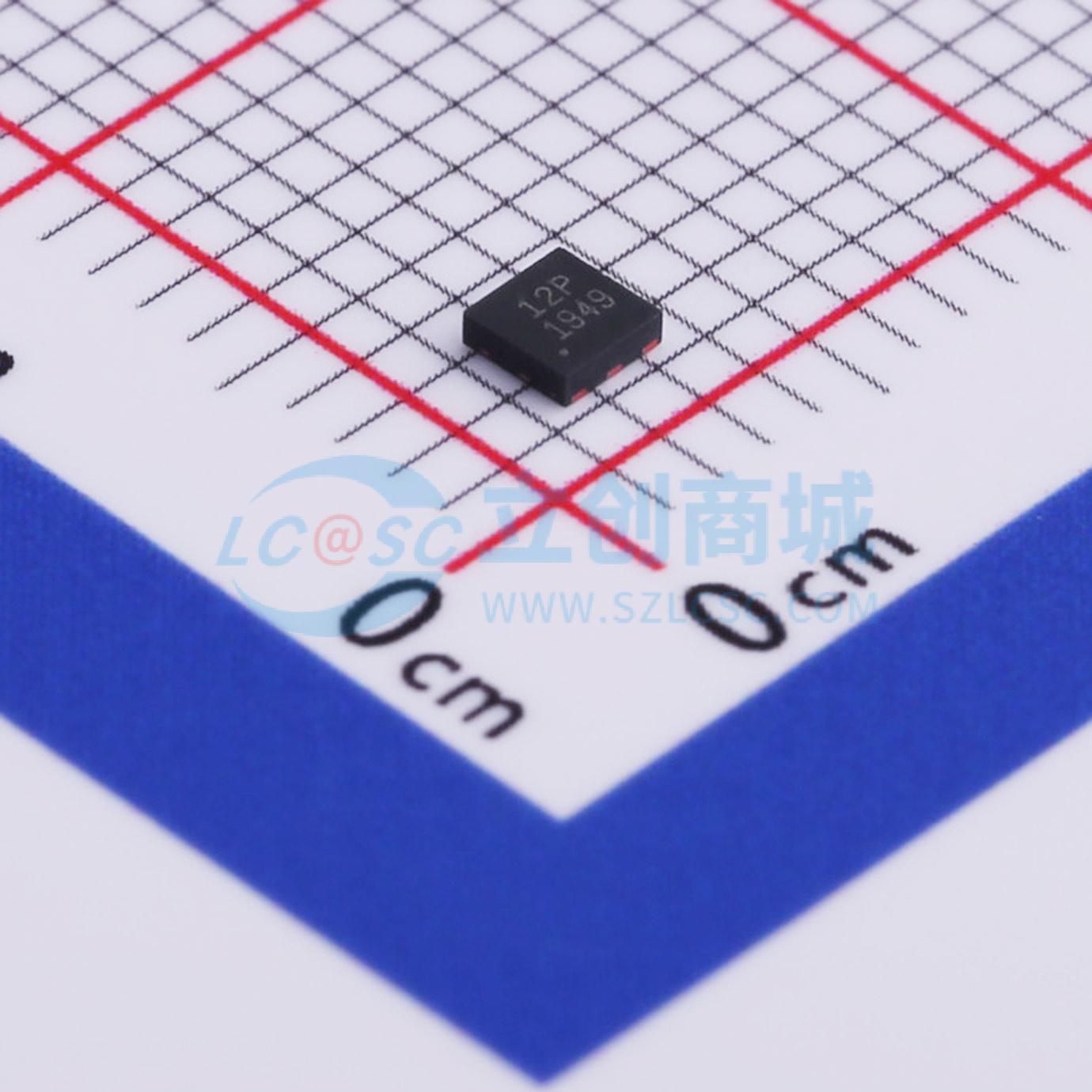

TCLAMP1202P.TGT
TCLAMP1202P.TGT
- 品牌名称
- SEMTECH
- 商品型号
- TCLAMP1202P.TGT
- 商品编号
- C512384
- 商品封装
- SMD,2x2mm
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 300W | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 12pF |
商品概述
TClamp1202P 为工业应用中的 RS-485 及其他 12V 线路提供专门的浪涌和 ESD 保护。它具有 100A（tp = 8/20μs）的高浪涌电流能力和低钳位电压，非常适合在恶劣的瞬态环境中使用。 该器件通过将低电容、浪涌额定补偿二极管与高功率瞬态电压抑制器（TVS）集成在一起，旨在取代多个分立元件。电容最大限制为 12pF，以确保高速线路上的信号正确传输。每个 TClamp1202P 可用于保护多达两条线路。还可选择保护最高 12V 的电压总线。 TClamp1202P 采用 5 引脚 SLP2020P5 封装，尺寸为 2.0 × 2.0 mm，标称高度为 0.60 mm。直插式封装设计简化了 PCB 布局。
商品特性
- 高速数据线瞬态保护，符合 IEC 61000-4-2（ESD）20kV（空气）、15kV（接触）；IEC 61000-4-4（EFT）40A（5/50ns）；IEC 61000-4-5（雷击）100A（8 / 20μs）
- 带内部 TVS 二极管的浪涌额定二极管阵列
- 最多保护两条线路
- 低电容：(<12pF)
- 工作电压：12V
- 低漏电流
- 固态硅雪崩技术
应用领域
- RS-485 浪涌保护
- RS-422 浪涌保护
- 工业设备
- 远程抄表器
- 自动取款机
- 数字监控摄像头
- CAN 总线
