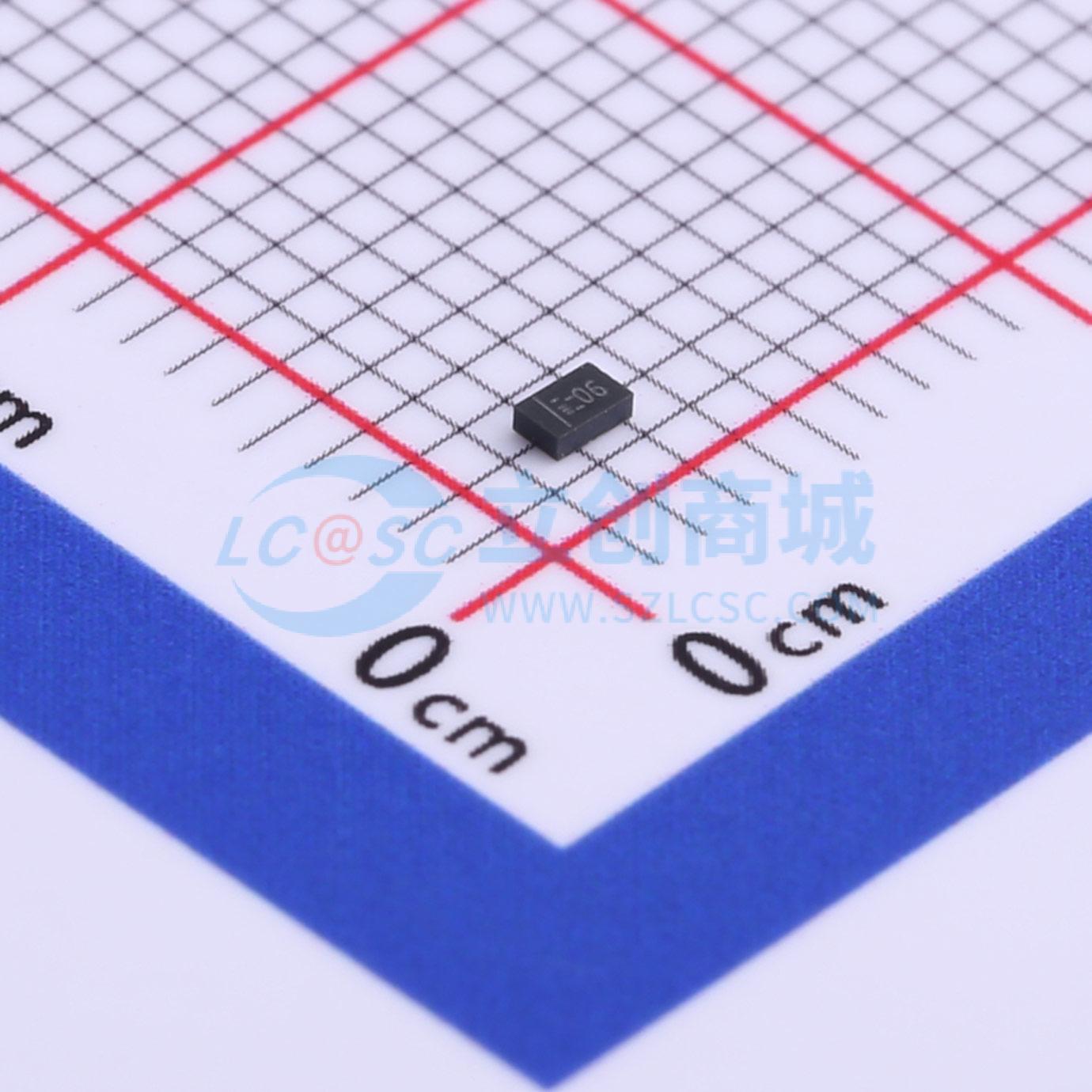

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP0571P.TNT
ESD 5V截止 峰值浪涌电流：80A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- μClamp TVS二极管旨在保护敏感电子设备，避免其因电气过应力（EOS）、雷击、电缆放电事件（CDE）和静电放电（ESD）而损坏或发生闩锁。它们具有大截面积结，可传导高瞬态电流。这些器件具备出色的板级保护特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。μmxpxx71P系列采用2引脚SGP1610N2封装，尺寸为1.6×1.0 mm，标称高度为0.57 mm。引脚采用无铅NiPdAu镀层。它们可用于保护5V、8V、10V、12V、15V、18V、22V、26V和36V系统。其特点是具有高浪涌电流能力和低钳位电压，非常适合在恶劣的瞬态环境中使用。
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP0571P.TNT
- 商品编号
- C512387
- 商品封装
- SGP1610-2
- 包装方式
- 编带
- 商品毛重
- 0.006克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 80A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.5kW@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 675pF |
商品概述
μClamp TVS二极管旨在保护敏感电子设备，使其免受因电气过应力（EOS）、雷击、电缆放电（CDE）和静电放电（ESD）造成的损坏或闩锁效应。它们具有大截面积结，可传导高瞬态电流。这些器件具备出色的电路板级保护特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。 μClampxx71P系列采用2引脚SGP1610N2封装，尺寸为1.6 × 1.0 mm，标称高度为0.57 mm。引脚采用无铅NiPdAu镀层。它们可用于保护5V、8V、10V、12V、15V、18V、22V、26V和36V系统。该系列具有高浪涌电流能力和低钳位电压，非常适合在恶劣的瞬态环境中使用。
商品特性
- 为高速数据线提供符合IEC 61000 - 4 - 2（ESD）标准的30kV（空气）、30kV（接触），IEC 61000 - 4 - 4（EFT）标准的40A（5/50ns）以及IEC 61000 - 4 - 5（雷击）标准的20 - 80A（8/20μs）的瞬态保护。
- 保护一条数据或电源线。
- 低泄漏电流。
- 高脉冲峰值电流能力。
- 工作电压选项：5V、8V、10V、12V、15V、18V、22V、26V、36V。
- 固态硅雪崩技术。
应用领域
-手机及配件-USB电压总线-电池保护-数字线路-接近传感器
