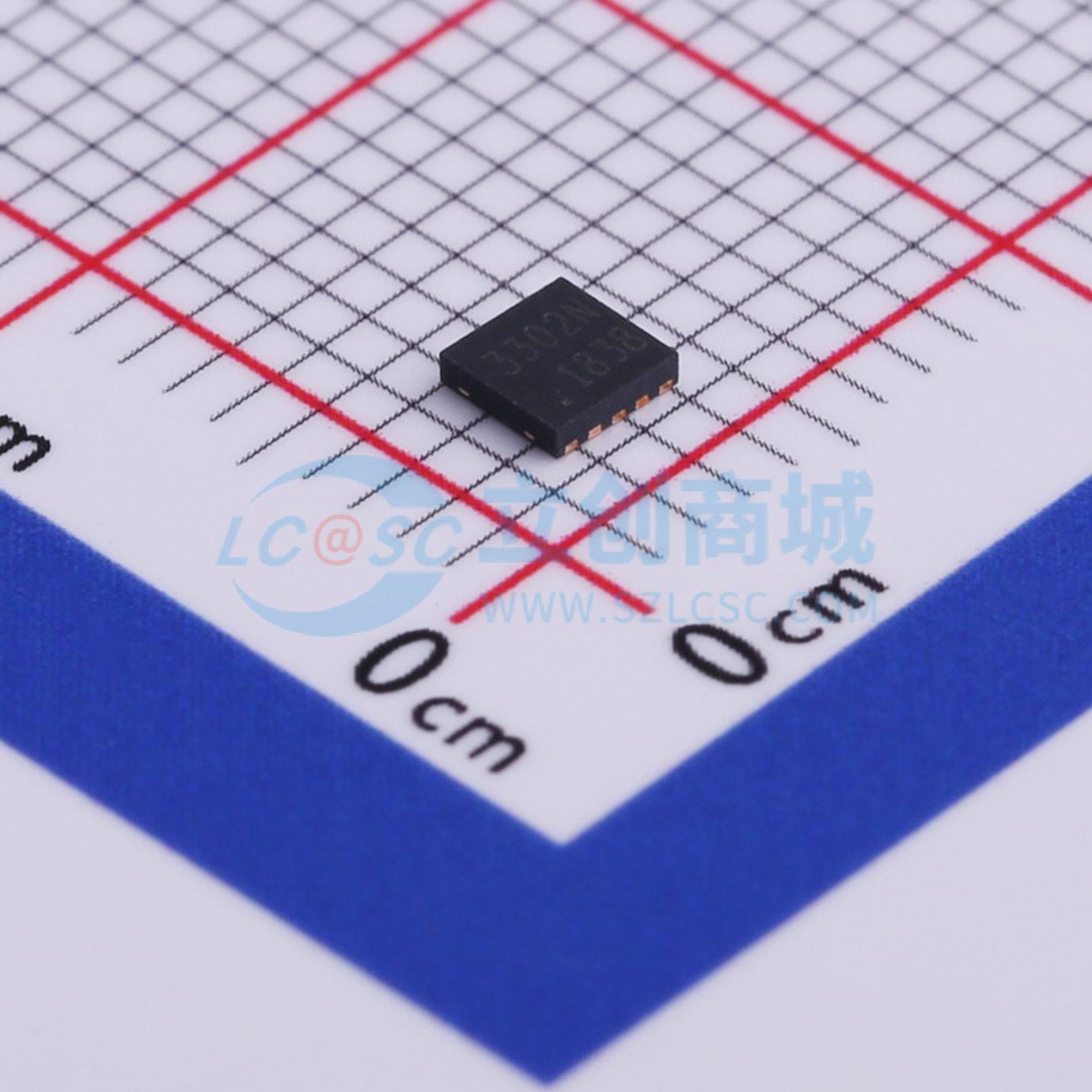

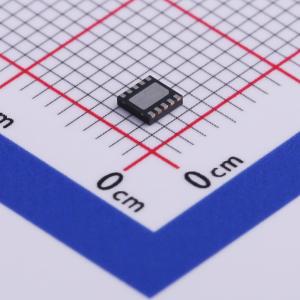

温馨提醒：图片仅供参考，商品以实物为准
TCLAMP3302N.TCT
单向TVS 3.3V截止 95A峰值脉冲
- 品牌名称
- SEMTECH
- 商品型号
- TCLAMP3302N.TCT
- 商品编号
- C512385
- 商品封装
- DFN-10-EP(2.6x2.6)
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 25V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲电流(Ipp) | 95A@8/20us | |
| 类型 | TVS |
商品概述
TransClamp是一款低电容TVS阵列，旨在保护高速数据接口。该系列专为保护连接到数据和传输线路的敏感组件而设计，使其免受由静电放电（ESD）、电缆放电事件（CDE）和雷击引起的过电压影响。
这些器件将低电容、浪涌额定补偿二极管与高功率瞬态电压抑制器（TVS）集成在一起。补偿二极管采用桥式布局，使器件能够以共模和/或差模方式连接。这为设计人员提供了最大的灵活性，并减少了元件数量。器件的线间电容最大限制为12pF，以确保高速线路上的信号正确传输。这些器件可用于满足Telcordia GR - 1089 - CORE短距离（建筑物内）浪涌要求，并且能够承受2/10µs脉冲下至少100A的浪涌。
TClamp3302N采用10引脚、符合RoHS/WEEE标准的SLP2626P10封装。其尺寸为2.6×2.6×0.60mm。引脚间距为0.5mm，采用无铅NiPdAu镀层。它们特别适用于电路板空间有限的应用，如集成连接器/磁性元件和电信级以太网设备。
商品特性
- 高速数据线瞬态保护，符合Bellcore 1089（建筑物内）100A（2/10µs）、IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）、IEC 61000 - 4 - 4（EFT）40A（5/50ns）、IEC 61000 - 4 - 5（雷击）L5、95A（8/20µs）标准
- 低电容（线间12pF）
- 低工作电压（3.3V）
- 低钳位电压
- 小型SLP封装节省电路板空间
- 固态技术
应用领域
- 10/100/1000以太网
- T3/E3
- 集成磁性元件
- 电信级设备
- 客户驻地设备
