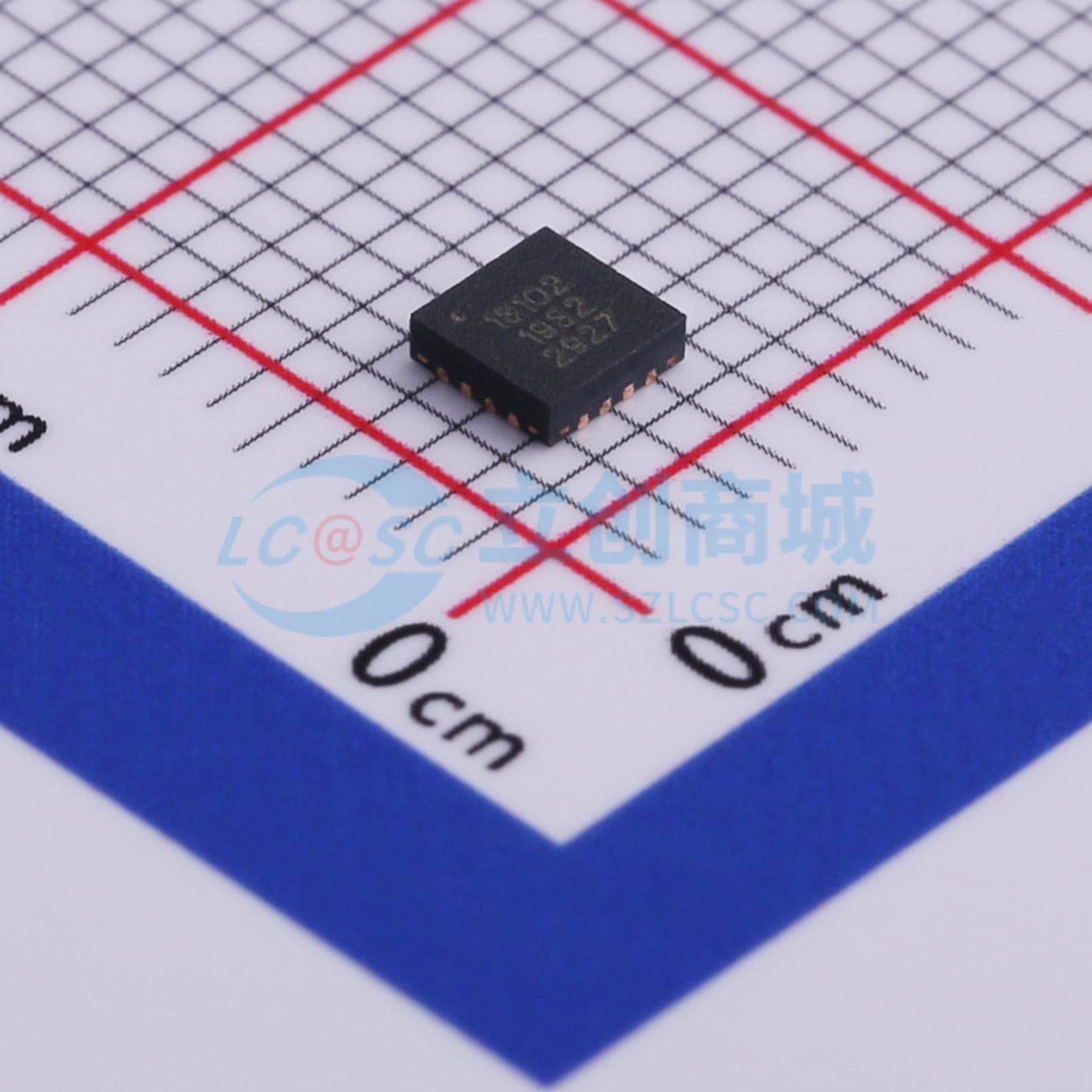

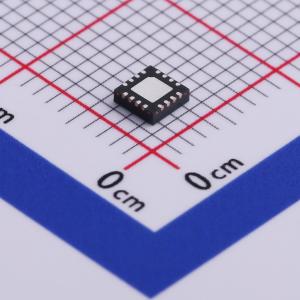

TS13102-QFNR

TS13102是一款具有双向阻断功能的60V电隔离功率开关器件。该器件包含一个集成的290mΩ高压开关，可高效切换功率负载或用于其他大电流应用。单引脚CLK输入引脚通过序列选项控制开关状态，这些选项控制着器件的切换方式，包括立即开启/关闭、零电压开启、零电流关闭、抖动模式，以及锁存和非锁存行为。 TS13102具备多项保护功能。每个开关都集成了过流关断功能，可防止在短路或其他异常高负载情况下损坏器件。如果在一段时间内检测到过流事件，开关将被锁存关闭，直到给出CLK开启序列。

• 低静态工作电流
• 关断状态下为2μA
• 开启状态下为5μA
• 支持可扩展的电隔离I/O
• 可寻址，以减少GPIO使用
• 支持八种物理地址配置
• 单控制信号用于开启/关闭输入（CLK）
• 与微控制器兼容的1.7V至5.5V输入电平
• 可配置的开关选项
• 开关特性：
• 关断状态下双向阻断
• 单开关器件
• 60V开关，导通电阻为290mΩ
• 最高2.5A工作电流
• 封装选项
• 16引脚QFN封装 – 3x3mm，最大高度1.0mm
• 工作模式
• 过零开启/关闭
• 立即开启/关闭
• 用于系统功率共享的抖动模式
• 开关状态轮询

• 功率负载/电源轨切换
• 输入电源复用
• 隔离电源
• 固态继电器
• 暖通空调控制
• 洒水器控制
• 物联网（IoT）
