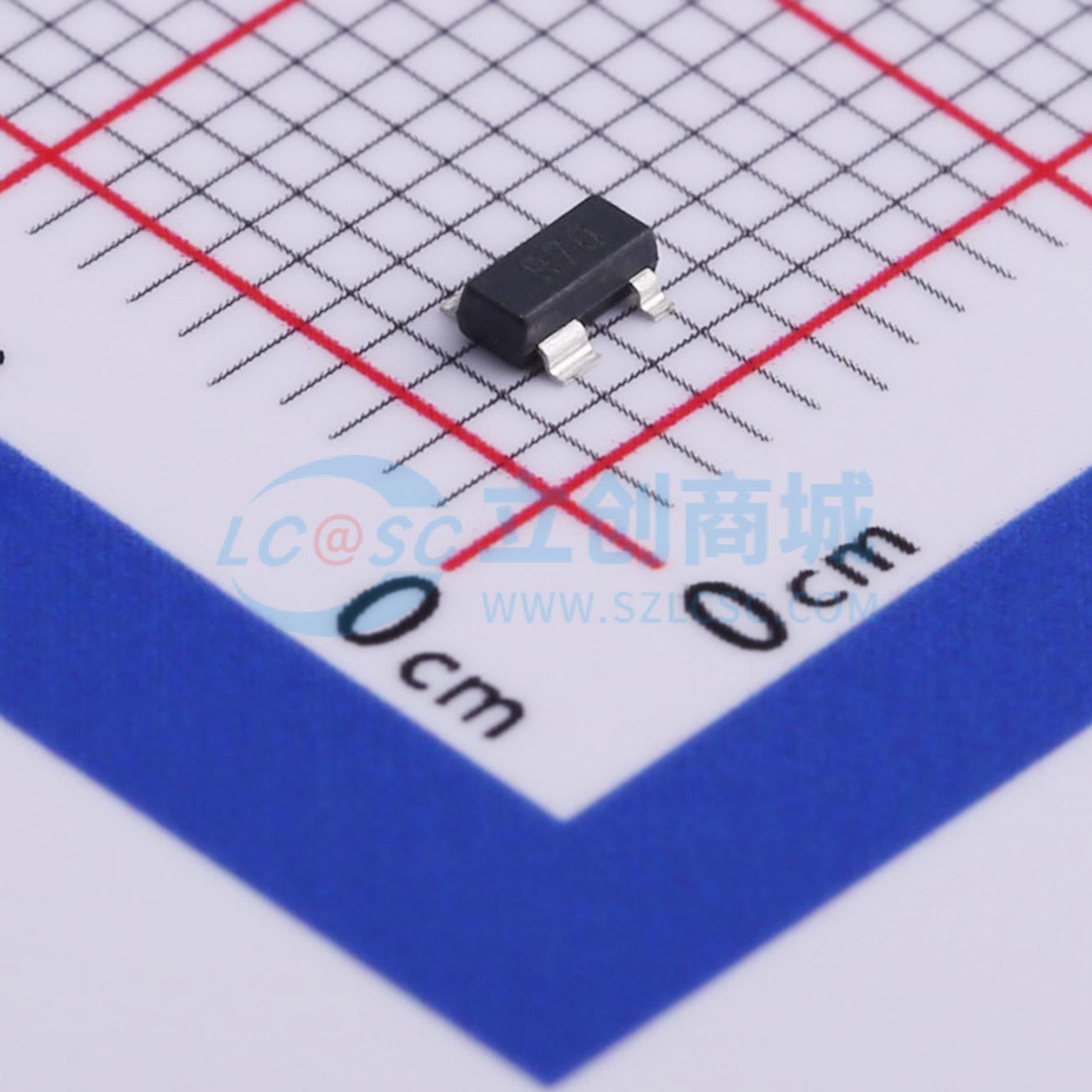

温馨提醒：图片仅供参考，商品以实物为准
SR70.TCT
ESD 70V截止 峰值浪涌电流：24A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RailClamps是浪涌额定二极管阵列，旨在保护高速数据接口。SR70专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。SR70经过优化，适用于ADSL和其他高速接口。SR70的独特设计在低矮型SOT - 143封装中集成了四个浪涌额定、低电容导向二极管。其典型电容仅为5pF，可用于保护两条高速线路，同时不影响信号完整性。SR70旨在取代那些未针对电信应用中常见的高能浪涌进行额定的“标准”整流器。在瞬态条件下，导向二极管将瞬态电流引导至电源线的正端或接地。受保护电路所承受的最大钳位电压将比电源（参考）电压高一个二极管压降（VF）。SR70可作为独立器件使用，也可与TVS二极管配合使用，以增强保护效果。
- 品牌名称
- SEMTECH
- 商品型号
- SR70.TCT
- 商品编号
- C512378
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 70V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 24A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 85V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 5pF |
商品概述
RailClamps是浪涌额定二极管阵列，旨在保护高速数据接口。SR70专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。SR70经过优化，适用于ADSL和其他高速接口。 SR70的独特设计在低矮型SOT - 143封装中集成了四个浪涌额定、低电容导向二极管。其典型电容仅为5pF，可用于保护两条高速线路，同时不影响信号完整性。SR70旨在取代那些未针对电信应用中常见的高能浪涌进行额定的“标准”整流器。 在瞬态条件下，导向二极管将瞬态电流引导至电源线的正端或接地。受保护电路所承受的最大钳位电压将比电源（参考）电压高一个二极管压降（VF）。SR70可作为独立器件使用，也可与TVS二极管配合使用，以增强保护效果。
商品特性
- 高速数据线的瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）1kV、24A（8/20µs）
- 浪涌额定、低电容二极管阵列
- 保护两条I/O线
- 适用于高速接口的低电容（典型值5pF）
- 低钳位电压
- 固态硅雪崩技术
应用领域
- ADSL线路
- I2C总线保护
- 视频线路保护
- T1/E1二次IC侧保护
- 便携式电子设备
- 微控制器输入保护
- 广域网/局域网设备
- ISDN S/T接口
