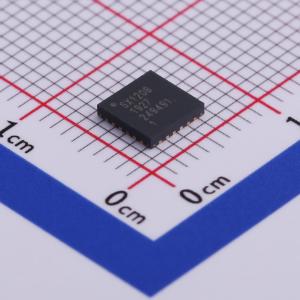

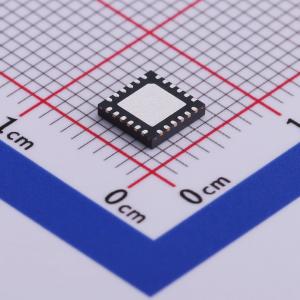

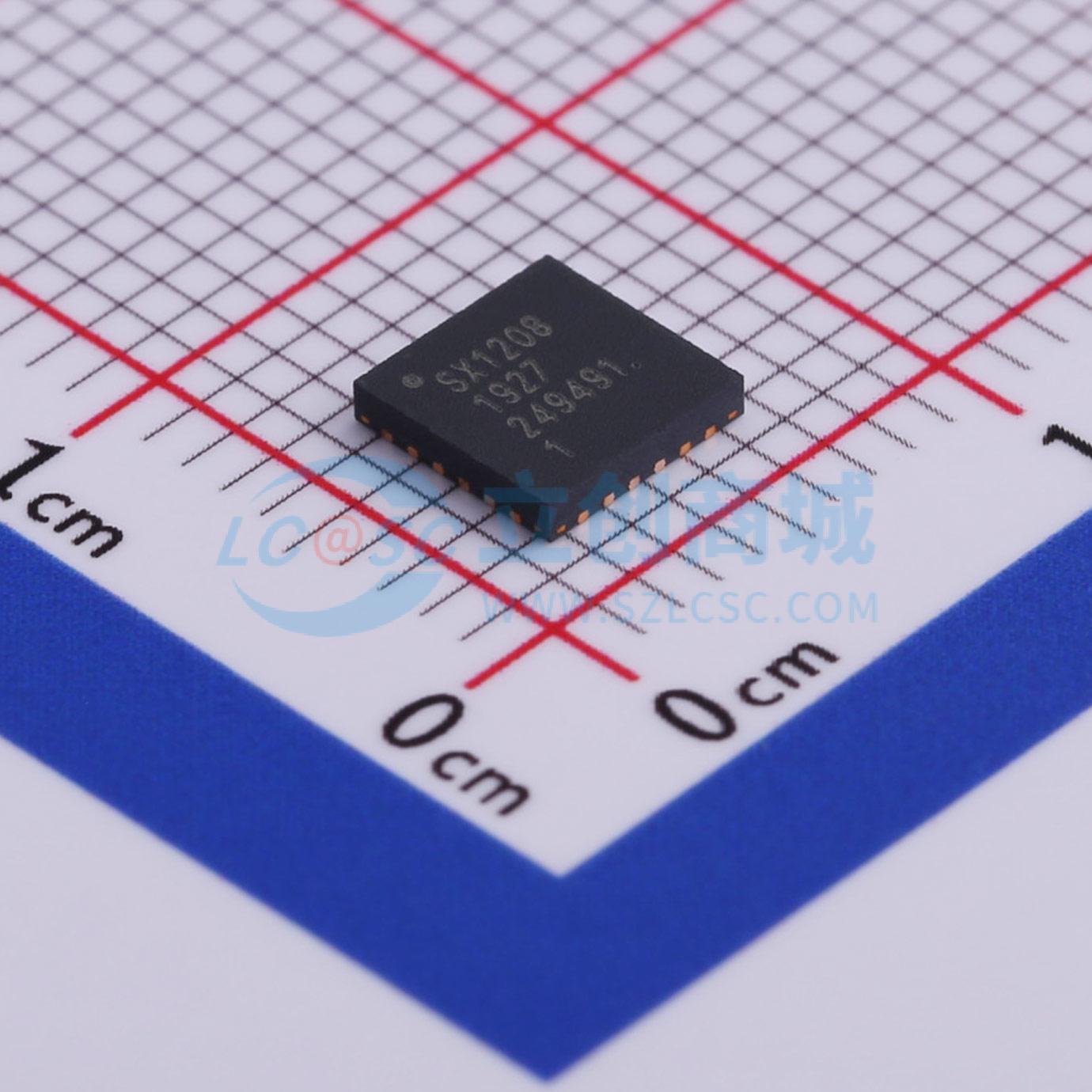

温馨提醒：图片仅供参考，商品以实物为准

SX1208IMLTRT

低功耗集成超高频（UHF）收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SX1208是一款高度集成的射频收发器，能够在290MHz至510MHz的频率范围内工作，包括315MHz和434MHz免许可证的ISM（工业、科学和医疗）频段。其高度集成的架构在保持最大设计灵活性的同时，将外部元件数量降至最低。所有主要的射频通信参数均可编程，且大部分参数可以动态设置。SX1208具有独特优势，可在无需修改外部元件的情况下实现可编程的窄带和宽带通信模式。SX1208在提供高射频输出功率和信道化操作的同时，针对低功耗进行了优化。TrueRF™技术可减少外部元件数量（无需声表面波滤波器），同时仍能满足ETSI和FCC法规要求。
品牌名称: SEMTECH
商品型号: SX1208IMLTRT
商品编号: C512381
商品封装: QFN-24-EP(5x5)
包装方式: 编带
商品毛重: 0.101克(g)

商品参数

商品概述

SX1208是一款高度集成的射频收发器，能够在290MHz至510MHz的频率范围内工作，包括315MHz和434MHz免许可证的ISM（工业、科学和医疗）频段。其高度集成的架构在保持最大设计灵活性的同时，将外部元件数量降至最低。所有主要的射频通信参数均可编程，且大部分参数可以动态设置。SX1208具有独特优势，可在无需修改外部元件的情况下实现可编程的窄带和宽带通信模式。SX1208在提供高射频输出功率和信道化操作的同时，针对低功耗进行了优化。TrueRF™技术可减少外部元件数量（无需声表面波滤波器），同时仍能满足ETSI和FCC法规要求。

商品特性

高灵敏度：在600bps速率下低至 -124dBm
高选择性：16抽头FIR信道滤波器
坚固的前端：||P3 = -18dBm，||P2 = +35dBm，80dB阻塞抑制能力，无镜像频率响应
低电流：接收电流16mA，寄存器保持电流100nA
可编程输出功率：以1dB为步进，范围从 -18dBm至 +20dBm
芯片在电压范围内具有恒定的射频性能
FSK比特率高达100kbps
完全集成的合成器，分辨率为61Hz
FSK、GFSK、MSK、GMSK和OOK调制方式
内置比特同步器，可实现时钟恢复
输入同步字识别
115dB以上动态范围的RSSI
具有超快速AFC的自动射频检测功能
带有CRC、AES - 128和66字节FIFO的数据包引擎
内置温度传感器和低电量指示器

应用领域

自动抄表
无线传感器网络
家庭和建筑自动化
无线报警和安全系统
工业监测与控制
烟雾探测器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	频率范围	290MHz~510MHz
	接口类型	SPI
	工作电压	2.4V~3.6V
	应用领域	ISM
	输出功率	13dBm
	数据速率	100Kbps

	属性	参数值
	发射电流	45mA
	灵敏度	-124dBm
	接收电流	16mA
	典型应用频率	434MHz
	工作温度	-40℃~+85℃
	类型	收发器
