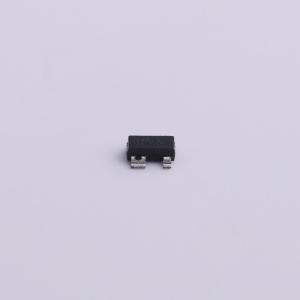

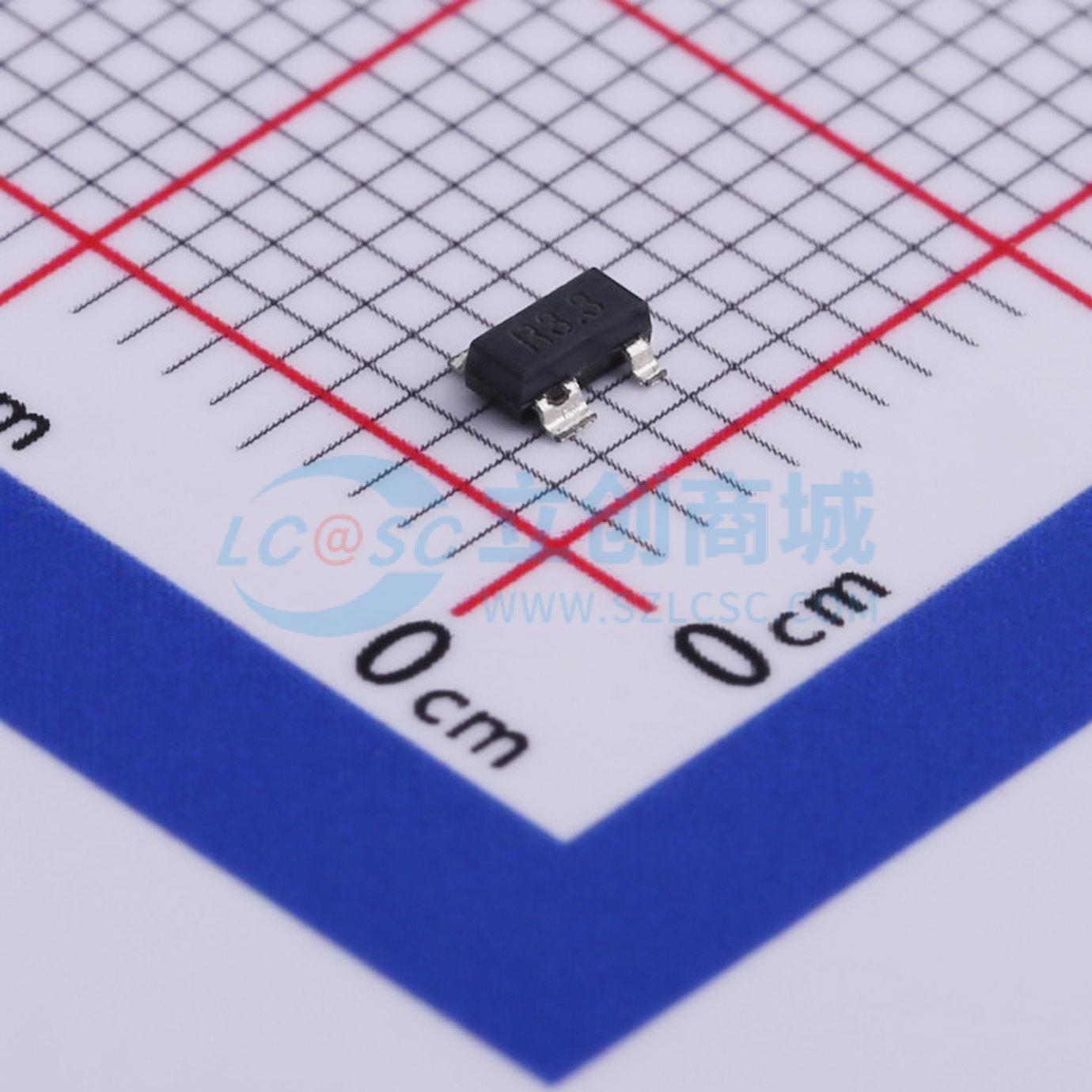

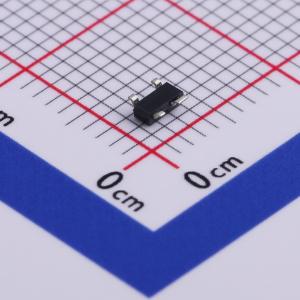

温馨提醒：图片仅供参考，商品以实物为准
SR3.3.TCT
ESD 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- RailClamps是浪涌额定二极管阵列，旨在保护高速数据接口。SR系列专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和三级雷击引起的过电压影响。SR系列器件的独特设计在单个封装中集成了四个浪涌额定、低电容转向二极管和一个TVS二极管。TVS二极管采用Semtech专有的低压EPD技术制造，在3.3伏电压下具有卓越的电气特性。在瞬态条件下，转向二极管将瞬态电流引导至电源线的正端或接地。内部TVS二极管可防止电源线上出现过电压，保护任何下游元件。低电容阵列配置使用户能够保护两条高速数据或传输线路。低电感结构可在高电流浪涌期间将电压过冲降至最低。
- 品牌名称
- SEMTECH
- 商品型号
- SR3.3.TCT
- 商品编号
- C512377
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲功率(Ppp) | 150W | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF；3pF |
商品概述
RailClamps 是浪涌额定二极管阵列，旨在保护高速数据接口。SR 系列专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和三级雷击引起的过电压影响。 SR 系列器件的独特设计在单个封装中集成了四个浪涌额定、低电容导向二极管和一个 TVS 二极管。TVS 二极管采用 Semtech 专有的低电压 EPD 技术制造，在 3.3 伏电压下具有卓越的电气特性。 在瞬态条件下，导向二极管将瞬态电流引导至电源线的正端或接地。内部 TVS 二极管可防止电源线上出现过电压，保护任何下游元件。 低电容阵列配置使用户能够保护两条高速数据或传输线路。低电感结构可在高电流浪涌期间将电压过冲降至最低。
商品特性
- 符合 IEC 61000 - 4 - 2（ESD）标准的 ESD 保护：±15kV（空气放电），±8kV（接触放电）
- 符合 IEC 61000 - 4 - 4（EFT）标准，40A（5/50ns）
- 带有内部 EPD TVS 二极管的浪涌额定二极管阵列
- 保护两条 I/O 线
- 适用于高速接口的低电容（<10pF）
- 低泄漏电流（<1μA）
- 低工作电压：3.3V
- 固态技术
应用领域
- 数据和 I/O 线路
- 敏感模拟输入
- 视频线路保护
- 便携式电子设备
- 微控制器输入保护
- 广域网/局域网设备
