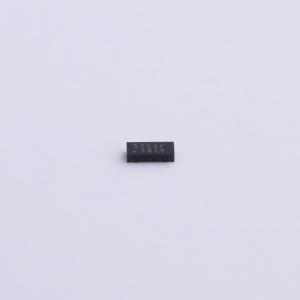

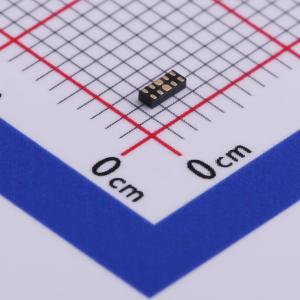

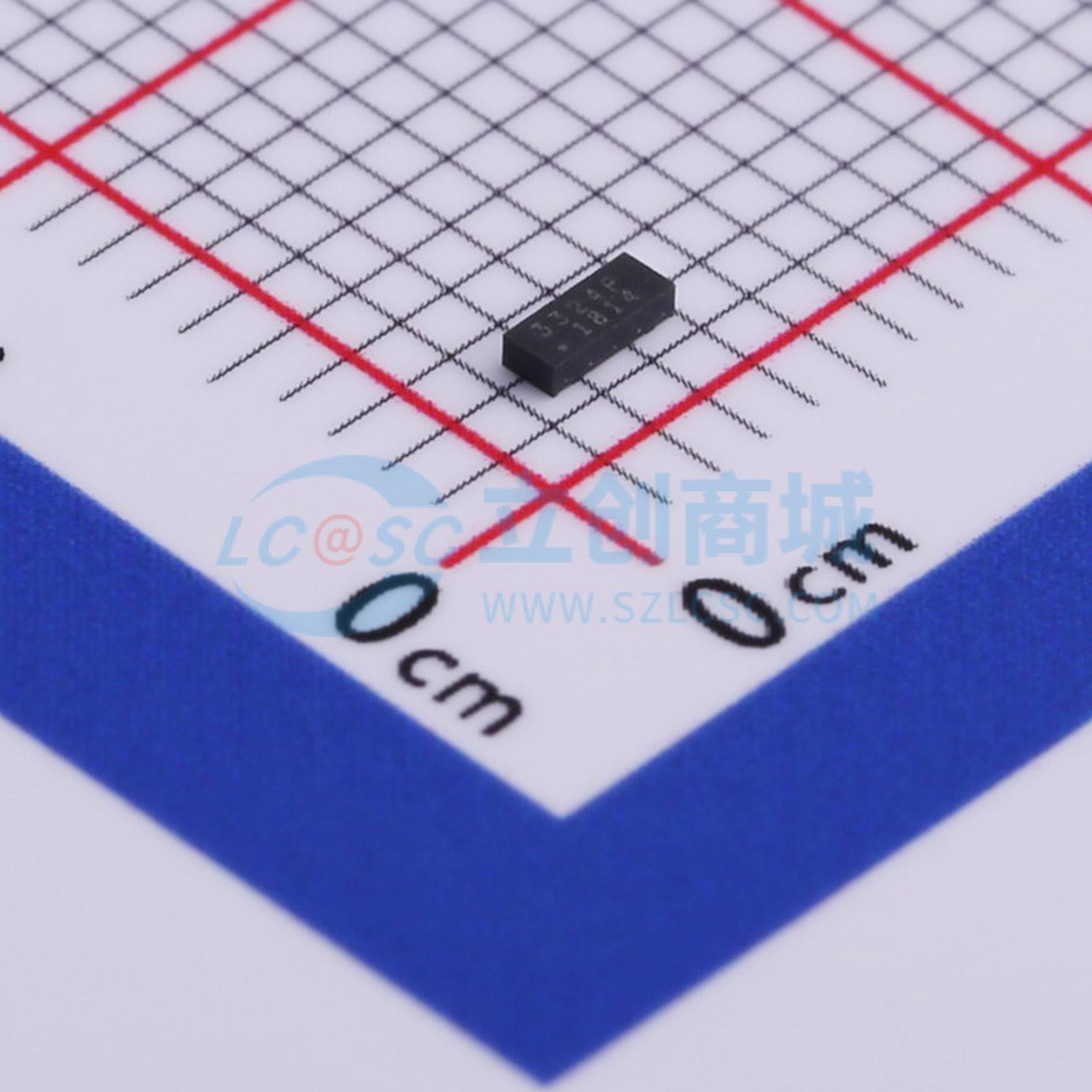

RCLAMP3324P.TCT

ESD 3.3V截止峰值脉冲电流：4.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RailClamp 3324P为高速数据接口提供ESD保护。其特点是，根据IEC 61000 - 4 - 2标准，具有高达±17 kV接触放电和±20 kV空气放电的最大ESD耐受电压。RClamp3324P旨在将ESD峰值钳位和TLP钳位降至最低。每个引脚的封装电感都有所降低，从而降低了ESD峰值钳位电压。动态电阻低至0.15欧姆（典型值），处于行业领先水平。每条线路对地的最大电容为0.65 pF，这使得RClamp3324P可用于超过5GHz的应用中，且不会造成信号衰减。每个器件最多可保护四条线路（两对高速线）。RClamp3324P采用10引脚SGP2510P8封装，尺寸为2.5×1.0 mm，标称高度为0.60 mm。引脚的标称间距为0.50 mm。直插式封装设计简化了PCB布局，并保持了高速线路的信号完整性。低ESD峰值钳位、低动态电阻和创新的封装设计相结合，使该器件能够为USB 3.0、eSATA和DisplayPort等应用提供最高级别的ESD保护。
品牌名称: SEMTECH
商品型号: RCLAMP3324P.TCT
商品编号: C512372
商品封装: DFN2510-10
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

RailClamp 3324P为高速数据接口提供ESD保护。其特点是，根据IEC 61000 - 4 - 2标准，具有高达±17 kV接触放电和±20 kV空气放电的最大ESD耐受电压。RClamp3324P旨在将ESD峰值钳位和TLP钳位降至最低。每个引脚的封装电感都有所降低，从而降低了ESD峰值钳位电压。动态电阻低至0.15欧姆（典型值），处于行业领先水平。每条线路对地的最大电容为0.65 pF，这使得RClamp3324P可用于超过5GHz的应用中，且不会造成信号衰减。每个器件最多可保护四条线路（两对高速线）。 RClamp3324P采用10引脚SGP2510P8封装，尺寸为2.5×1.0 mm，标称高度为0.60 mm。引脚的标称间距为0.50 mm。直插式封装设计简化了PCB布局，并保持了高速线路的信号完整性。低ESD峰值钳位、低动态电阻和创新的封装设计相结合，使该器件能够为USB 3.0、eSATA和DisplayPort等应用提供最高级别的ESD保护。

商品特性

符合IEC 61000 - 4 - 2标准的瞬态保护（ESD）：20kV（空气）、17kV（接触）
符合IEC 61000 - 4 - 4标准（EFT）：4kV（5/50ns）
符合IEC 61000 - 4 - 5标准（浪涌）：4.5A（8/20µs）
针对高速布局优化的封装设计
保护四条高速数据线
工作电压：3.3V
低电容：最大0.65 pF（I/O到地）
动态电阻：0.15欧姆（典型值）
固态硅雪崩技术

应用领域

USB 3.0
工业设备
数字视频接口
LVDS接口
eSATA

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	3.3V
	钳位电压	4.5V
	峰值脉冲电流(Ipp)	4.5A@8/20us
	峰值脉冲功率(Ppp)	-
	击穿电压	8V

	属性	参数值
	反向电流(Ir)	150nA
	通道数	四路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2；IEC 61000-4-4；IEC 61000-4-5
	类型	ESD
	Cj-结电容	0.65pF
