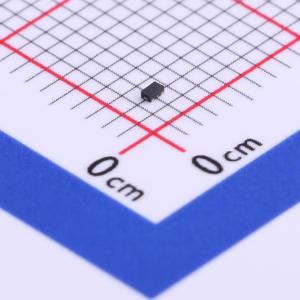

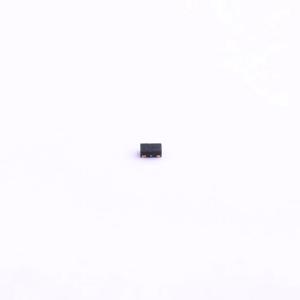

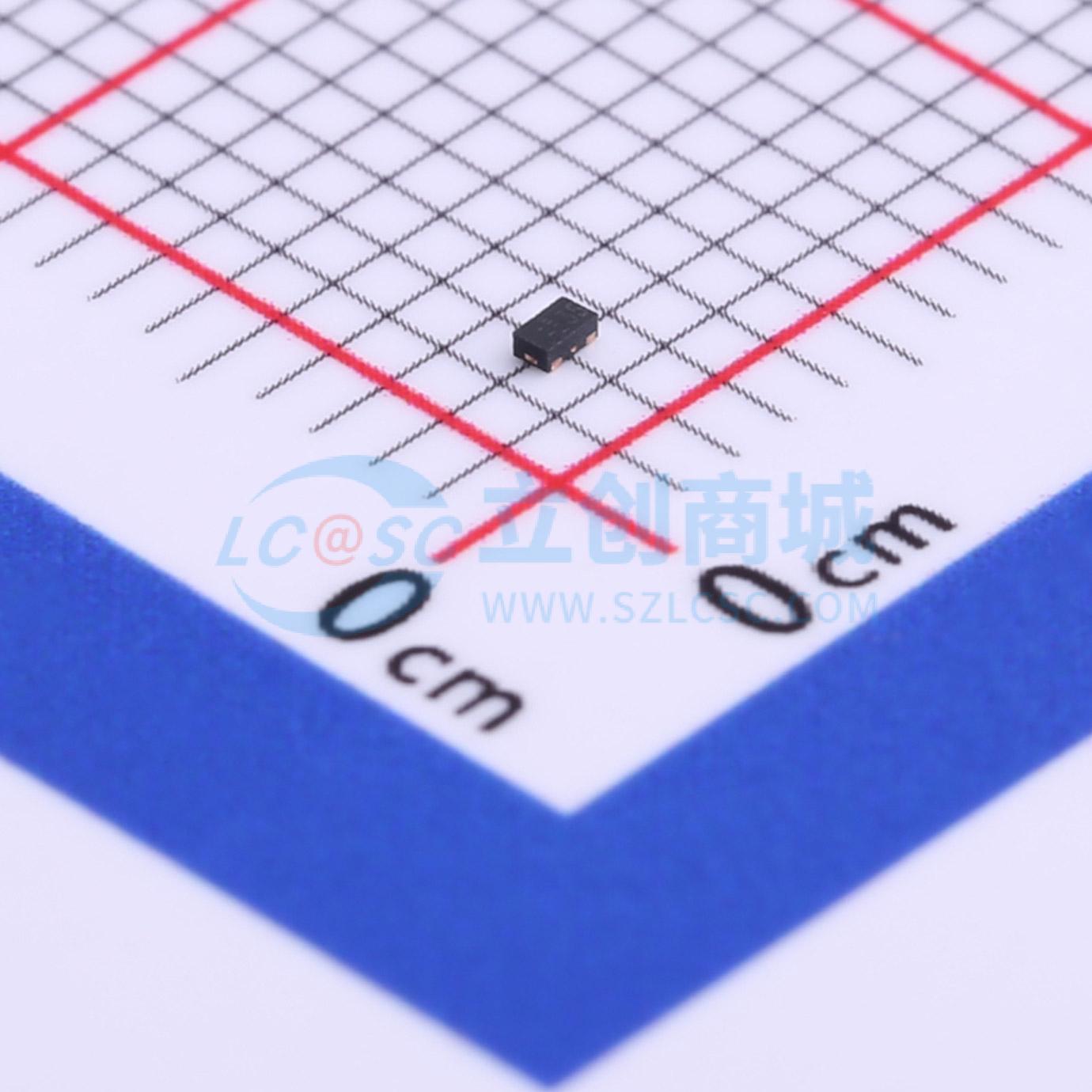

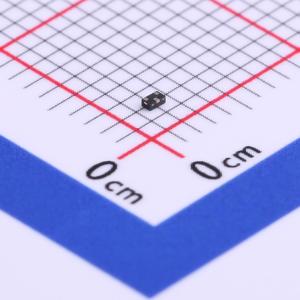

RCLAMP3552T.TNT

双向ESD 3.5V截止峰值浪涌电流：4A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RClamp3552T是一款低压RailClamp，可为高速端口提供符合IEC 61000 - 4 - 2标准的ESD保护。它采用Semtech专有的低压技术制造，旨在将ESD峰值钳位电压和TLP钳位电压降至最低。当器件的击穿电压被超过时，这些器件会“回滞”到低导通状态电压。这有利于降低整体ESD钳位电压。当器件处于导通状态时，动态电阻通常为0.30欧姆，进一步降低了ESD钳位。最大电容仅为0.40pF，这使得RClamp3552T可用于超过6GHz的应用中，且不会产生明显的信号衰减。每个器件可保护两条工作电压为3.5伏的线路。RClamp3552T采用3引脚SLP1006N3T封装。其尺寸为1.0×0.6毫米，标称高度仅为0.4毫米。引脚采用无铅NiPdAu镀层。低ESD峰值钳位、低动态电阻和低电容的特性组合，使该器件适用于如USB 3.0、LVDS、音频和V - By - One接口等应用。
品牌名称: SEMTECH
商品型号: RCLAMP3552T.TNT
商品编号: C512374
商品封装: SMD-3P,1x0.6mm
包装方式: 编带
商品毛重: 0.006克(g)

商品参数

商品概述

RClamp3552T是一款低压RailClamp，可为高速端口提供符合IEC 61000 - 4 - 2标准的ESD保护。它采用Semtech专有的低压技术制造，旨在将ESD峰值钳位电压和TLP钳位电压降至最低。当器件的击穿电压被超过时，这些器件会“回滞”到低导通状态电压。这有利于降低整体ESD钳位电压。当器件处于导通状态时，动态电阻通常为0.30欧姆，进一步降低了ESD钳位。最大电容仅为0.40pF，这使得RClamp3552T可用于超过6GHz的应用中，且不会产生明显的信号衰减。每个器件可保护两条工作电压为3.5伏的线路。 RClamp3552T采用3引脚SLP1006N3T封装。其尺寸为1.0×0.6毫米，标称高度仅为0.4毫米。引脚采用无铅NiPdAu镀层。低ESD峰值钳位、低动态电阻和低电容的特性组合，使该器件适用于如USB 3.0、LVDS、音频和V - By - One接口等应用。

商品特性

高ESD耐受电压：根据IEC 61000 - 4 - 2标准，接触放电为+/-17kV，空气放电为+/-20kV
极小的PCB面积：0.6平方毫米
最多可保护两条数据线
低ESD钳位电压
工作电压：3.5V
低电容：最大0.40pF
低动态电阻：典型值0.30欧姆
固态硅雪崩技术

应用领域

USB 3.0
V - By - One
LVDS
MIPI/MDDI MyDP音频端口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 5 个)

个

起订量：5 个10000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.5V
	钳位电压	6.5V
	峰值脉冲电流(Ipp)	4A@8/20us
	击穿电压	7.5V

	属性	参数值
	反向电流(Ir)	10nA
	通道数	双路
	工作温度	-40℃~+125℃@(Tj)
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.4pF
