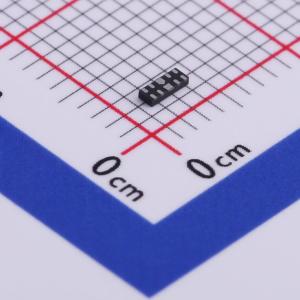

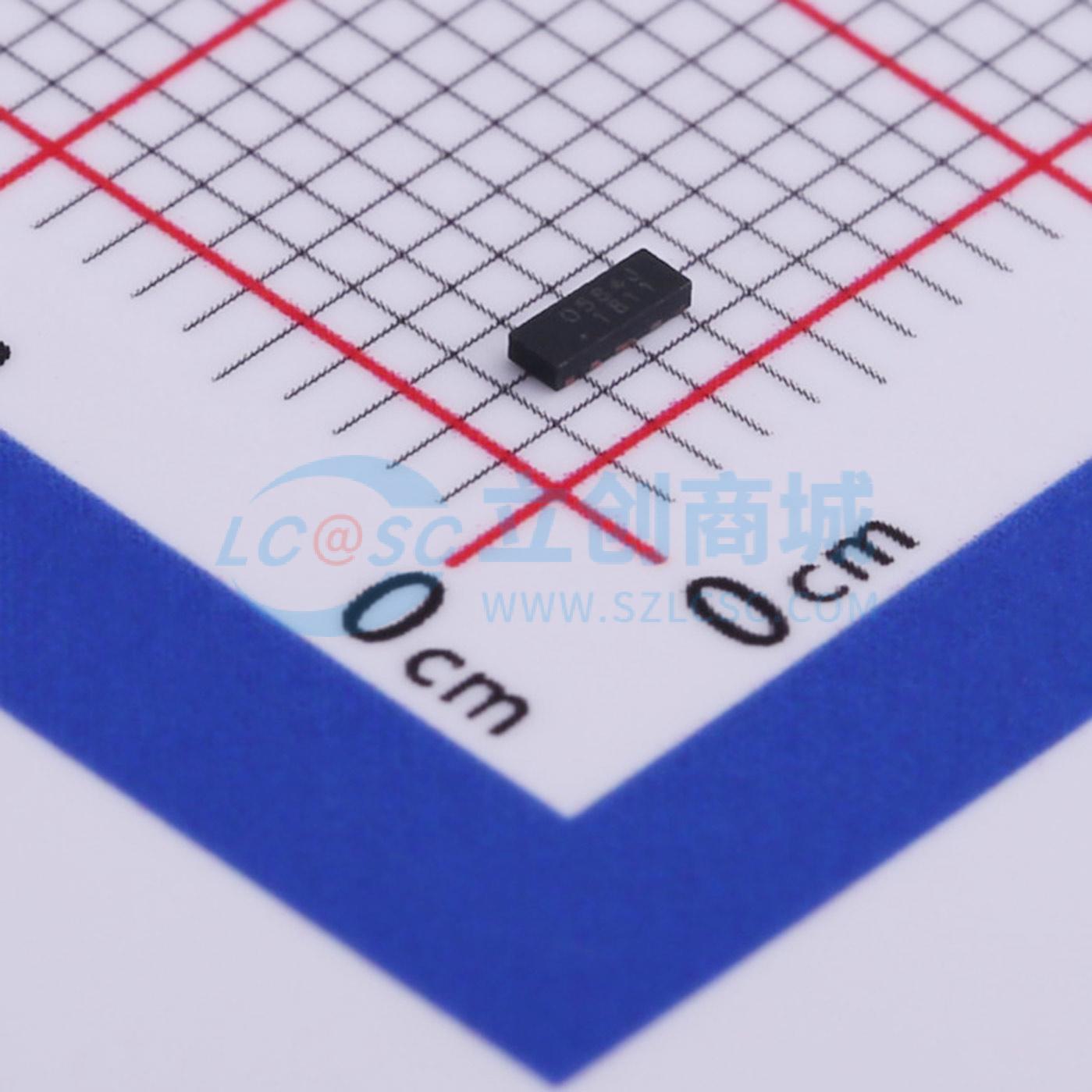

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0584J.TCT
RCLAMP0584J.TCT
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0584J.TCT
- 商品编号
- C512371
- 商品封装
- UFDFN-10
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 75W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.25pF |
商品概述
RailClamp TVS 阵列是超低电容的 ESD 保护器件，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感组件，使其免受由 ESD（静电放电）、CDE（电缆放电事件）和 EFT（电快速瞬变）引起的过电压影响。 RClamp0584J 的 I/O 引脚之间典型电容仅为 0.25pF。这使其能够在超过 3GHz 的电路中使用而不会产生信号衰减。它可用于满足 IEC 61000 - 4 - 2 的 ESD 抗扰度要求。每个器件设计用于保护四条线路（两对差分线）。 RClamp0584J 采用 10 引脚 SLP2710P8 封装。其尺寸为 2.7 x 1.0，标称高度为 0.5mm。引脚间距为 0.5mm，采用无铅 NiPdAu 镀层。通过允许走线直接穿过器件，它便于 PCB 布局。小尺寸、低电容和高水平的 ESD 保护相结合，使该器件成为 HDMI、DisplayPort、MDDI 和 eSATA 接口等应用的灵活解决方案。
商品特性
- 高速数据线的 ESD 保护，符合 IEC 61000 - 4 - 2（ESD）±18kV（空气）、±12kV（接触）；IEC 61000 - 4 - 5（雷击）5A（8/20μs）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 针对高速线路优化的封装设计
- 直连式设计
- 保护四条 I/O 线
- 低电容：典型值 0.25pF（I/O 到 I/O）
- 低钳位电压
- 低工作电压：5V
- 固态硅雪崩技术
应用领域
- HDMI 1.3 和 HDMI 1.4
- USB 3.0
- 数字视频接口（DVI）
- DisplayPort 接口
- LVDS 接口
- PCI Express
- eSATA 接口
