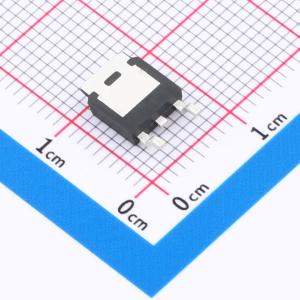

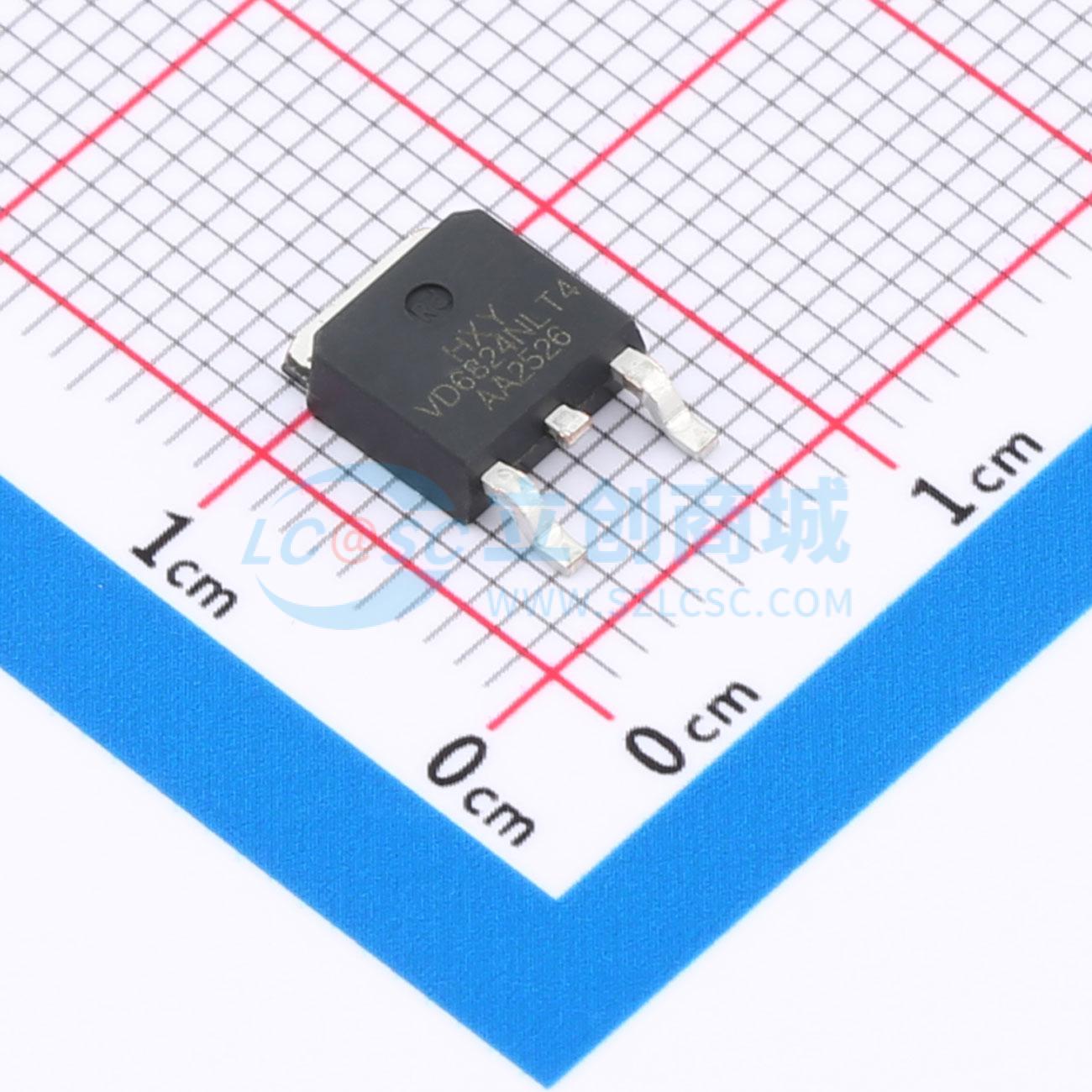

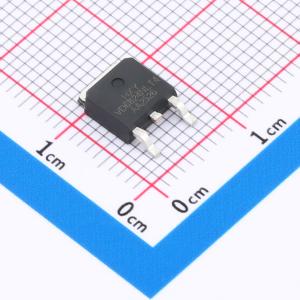

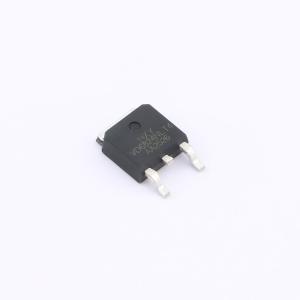

NVD6824NLT4G-VF01-HXY实物图
  • NVD6824NLT4G-VF01-HXY商品缩略图
  • NVD6824NLT4G-VF01-HXY商品缩略图
  • NVD6824NLT4G-VF01-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NVD6824NLT4G-VF01-HXY

N-SGT增强型MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
本款N沟道场效应管(MOSFET)具备100V漏源耐压(VDSS)与40A最大漏极电流(ID),适用于多种中高功率电路场景。其导通电阻低至20mΩ(RDON),有助于减少导通状态下的能量损耗,提高整体效率。器件采用成熟稳定的封装工艺,具备良好的散热性能和长期可靠性,适合用于电源转换、电机驱动、LED照明以及智能家电等领域的开关与控制应用。
商品型号
NVD6824NLT4G-VF01-HXY
商品编号
C49420402
商品封装
TO-252-2L​
包装方式
编带
商品毛重
0.366克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
漏源电压(Vdss)100V
连续漏极电流(Id)40A
导通电阻(RDS(on))20mΩ@10V
耗散功率(Pd)27W
属性参数值
阈值电压(Vgs(th))1.8V
栅极电荷量(Qg)22.7nC@10V
输入电容(Ciss)822pF
反向传输电容(Crss)23.5pF
输出电容(Coss)310pF

商品概述

NVD6824NLT4G-VF01采用先进的SGT MOSFET技术,具备低导通电阻RDS(ON)、低栅极电荷、快速开关和出色的雪崩特性。该器件专为提高耐用性而设计。

商品特性

  • 漏源电压VDS = 100V,漏极电流ID = 40A
  • 当栅源电压VGS = 10V时,导通电阻RDS(ON) < 23mΩ

应用领域

  • 消费电子电源
  • 电机控制
  • 同步整流
  • 隔离式直流

数据手册PDF
