温馨提醒：图片仅供参考，商品以实物为准

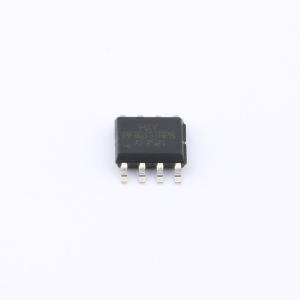

IRF8313TRPBF-HXY
双N沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本款场效应管（MOSFET）采用N+N沟道结构，具备优良的导通与开关性能。其漏极电流ID可达10A，漏源电压VDSS为30V，适用于中高功率电源管理场合。导通电阻RDON低至12mΩ，有助于减少导通损耗，提升系统整体效率。该器件可广泛应用于各类电源转换电路、电机驱动装置、电池管理系统以及高性能数字控制电路中，提供稳定可靠的电气表现和良好的热稳定性。
- 商品型号
- IRF8313TRPBF-HXY
- 商品编号
- C49256431
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 12mΩ@10V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 17nC@10V | |
| 输入电容(Ciss) | 910pF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 160pF |
商品概述
IRF8313TRPBF采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压VDS = 30V，漏极电流ID = 10A
- 当栅源电压VGS = 10V时，导通电阻RDS(ON) < 12mΩ
- 当栅源电压VGS = 4.5V时，导通电阻RDS(ON) < 18mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
