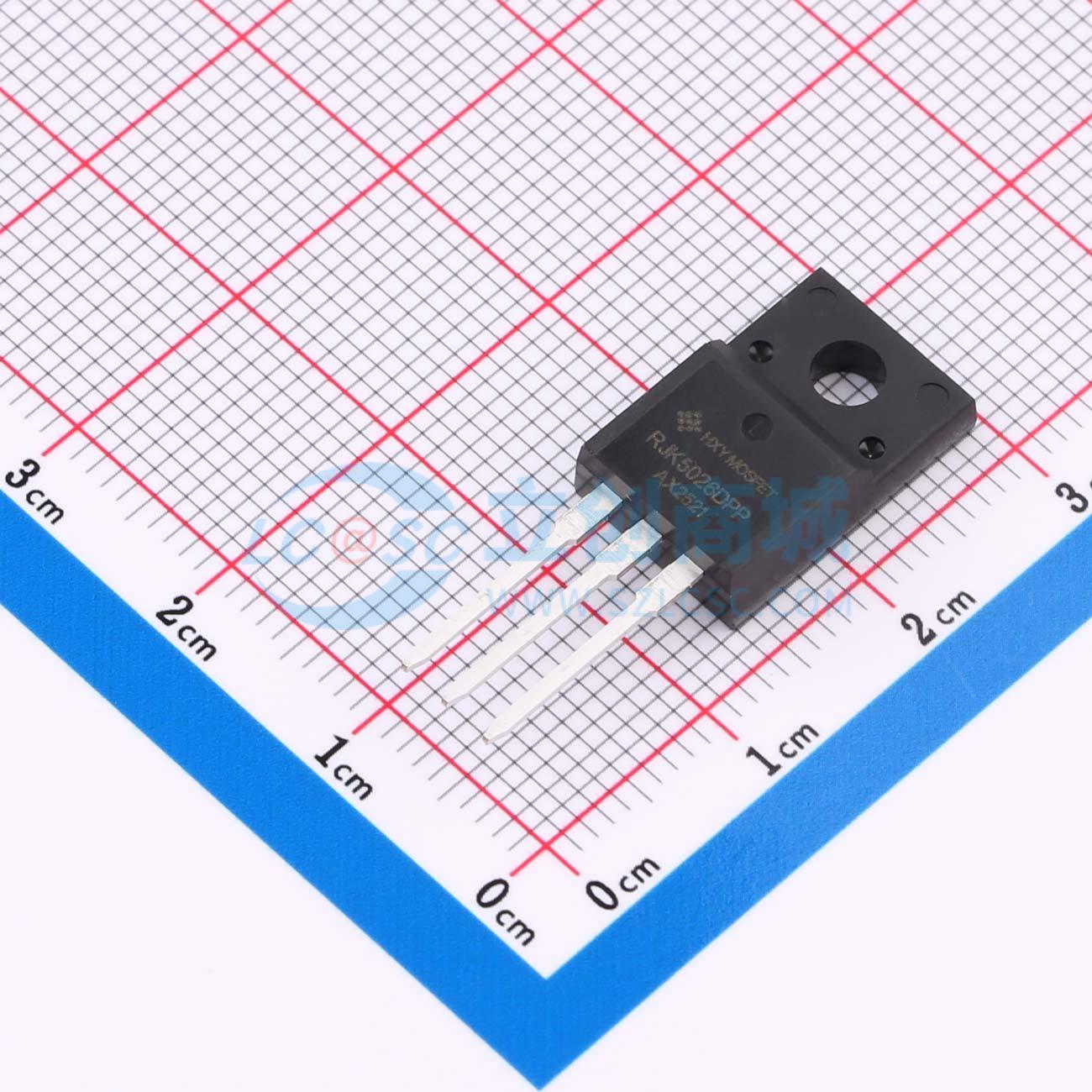

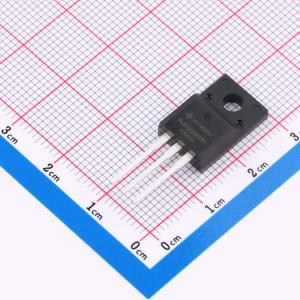

温馨提醒：图片仅供参考，商品以实物为准
RJK5026DPP-HXY
硅N沟道功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本款N沟道场效应管（MOSFET）主要参数如下：漏极电流ID可达20A，漏源电压VDSS为500V，导通电阻RDON为260mΩ。该器件具备较高的开关速度与较低的导通损耗，适用于各类中高功率电源变换系统，如开关电源、DC-DC转换器及电机控制电路。其性能稳定，能够满足高效能、小型化电子设备对功率管理的技术要求，适用于多种通用工程应用场景。
- 商品型号
- RJK5026DPP-HXY
- 商品编号
- C49256440
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.416克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 260mΩ@10V | |
| 耗散功率(Pd) | 165W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 63nC@10V | |
| 输入电容(Ciss) | 2.864nF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 286pF |
商品概述
RJK5026DPP可用于各种功率开关电路，以实现系统小型化和更高效率。其封装形式为TO - 220/TO - 220F，符合RoHS标准。
商品特性
- VDS = 500V,ID = 20A
- RDS(ON) < 0.3Ω @ VGS = 10V
应用领域
- 适配器和充电器的功率开关电路。
