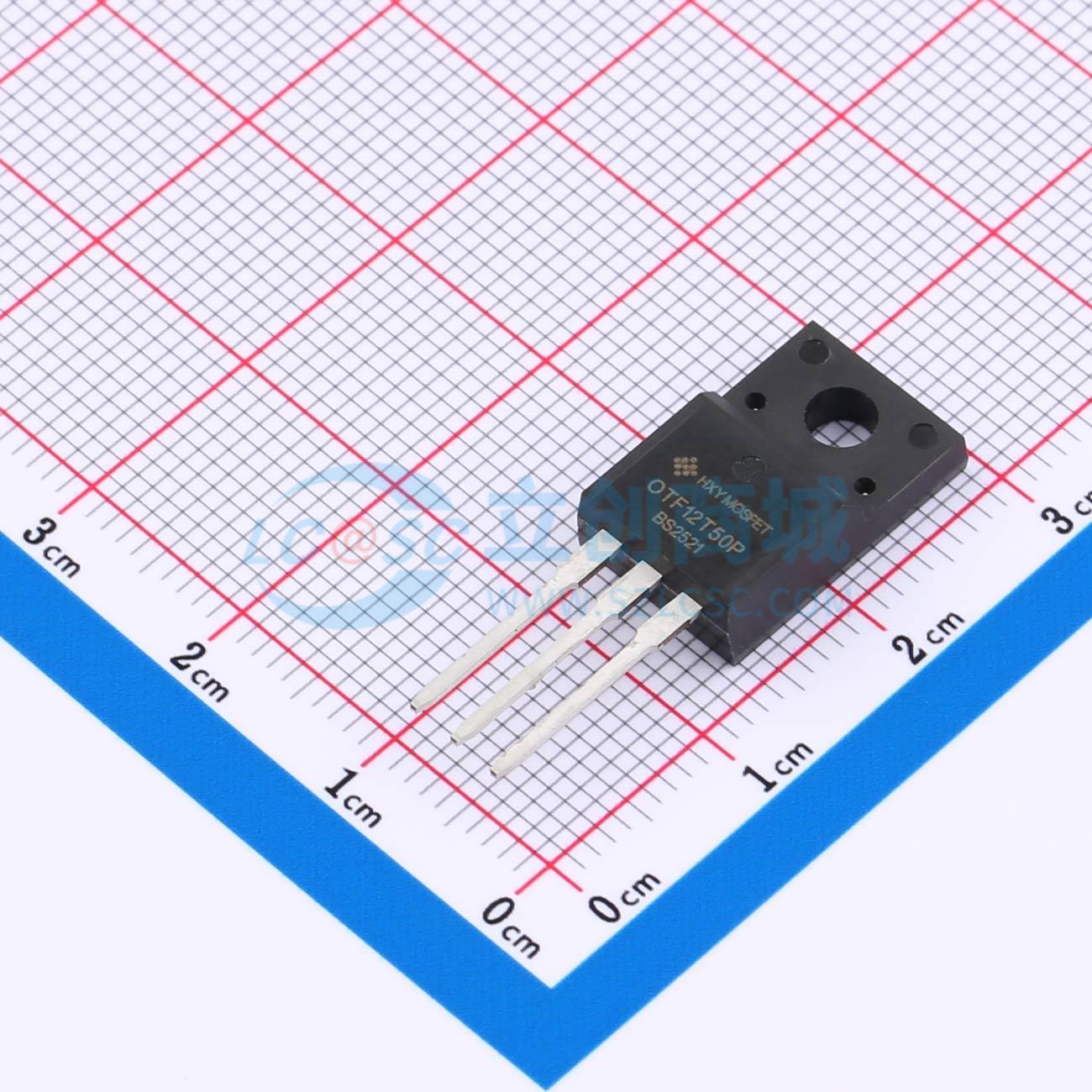

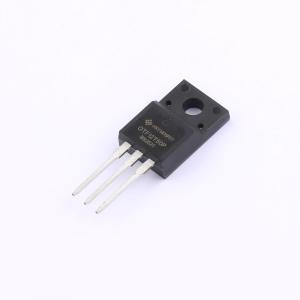

温馨提醒：图片仅供参考，商品以实物为准
AOTF12T50P
硅N沟道功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本款N沟道场效应管（MOSFET）具备13A的连续漏极电流（ID）和500V的漏源耐压（VDSS），适用于多种中高功率应用场景。导通电阻（RDON）为400mΩ，有助于降低导通损耗，提高整体能效。器件结构稳定，响应速度快，适合用于开关电源、电机驱动、照明控制及家用电器等通用电子电路中，满足对性能与可靠性有要求的设计需求。
- 商品型号
- AOTF12T50P
- 商品编号
- C49256410
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.753克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 400mΩ@10V | |
| 耗散功率(Pd) | 48W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC@10V | |
| 输入电容(Ciss) | 2.15nF | |
| 反向传输电容(Crss) | 23pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 210pF |
商品概述
AOTF12T50P可用于各种功率开关电路，以实现系统小型化和更高效率。其封装形式为TO - 220/TO - 220F，符合RoHS标准。
商品特性
- VDS = 500V，ID = 13A
- 在VGS = 10V时，RDS(ON) < 0.48Ω
应用领域
- 适配器和充电器的功率开关电路。
