温馨提醒：图片仅供参考，商品以实物为准

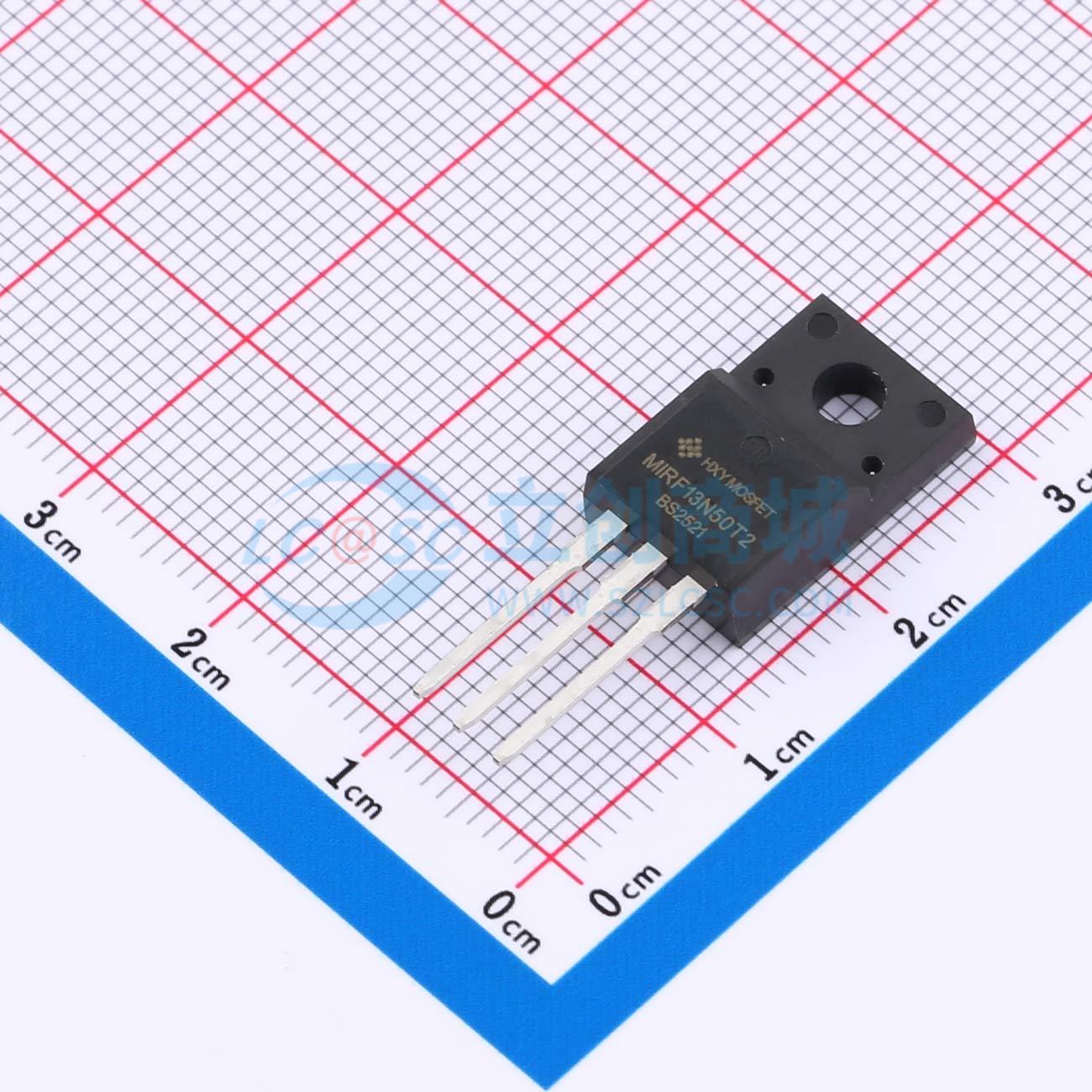

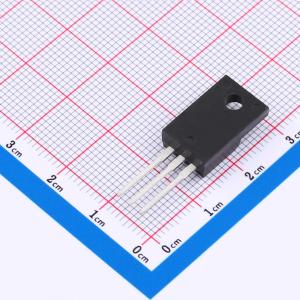

SMIRF13N50T2TL-HXY
硅N沟道功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本款N沟道场效应管（MOSFET）具有500V的漏源击穿电压（VDSS）和13A的额定漏极电流（ID），适用于中高功率场景。导通电阻（RDON）为400mΩ，可在开关过程中有效降低导通损耗，提高系统效率。器件采用标准封装形式，具备良好的热稳定性和可靠性，适合用于电源转换、电机控制、LED驱动及家电控制等通用电子设备中，满足多种电路设计需求。
- 商品型号
- SMIRF13N50T2TL-HXY
- 商品编号
- C49256409
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 400mΩ@10V | |
| 耗散功率(Pd) | 48W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC@10V | |
| 输入电容(Ciss) | 2.15nF | |
| 反向传输电容(Crss) | 23pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 210pF |
商品概述
SMIRF13N50T2TL 可用于各种功率开关电路，实现系统小型化和更高效率。其封装形式为 TO-220/TO-220F，符合 RoHS 标准。
商品特性
- VDS = 500V,ID = 13A
- RDS(ON) < 0.48Ω @ VGS = 10V
应用领域
-适配器和充电器的功率开关电路。
