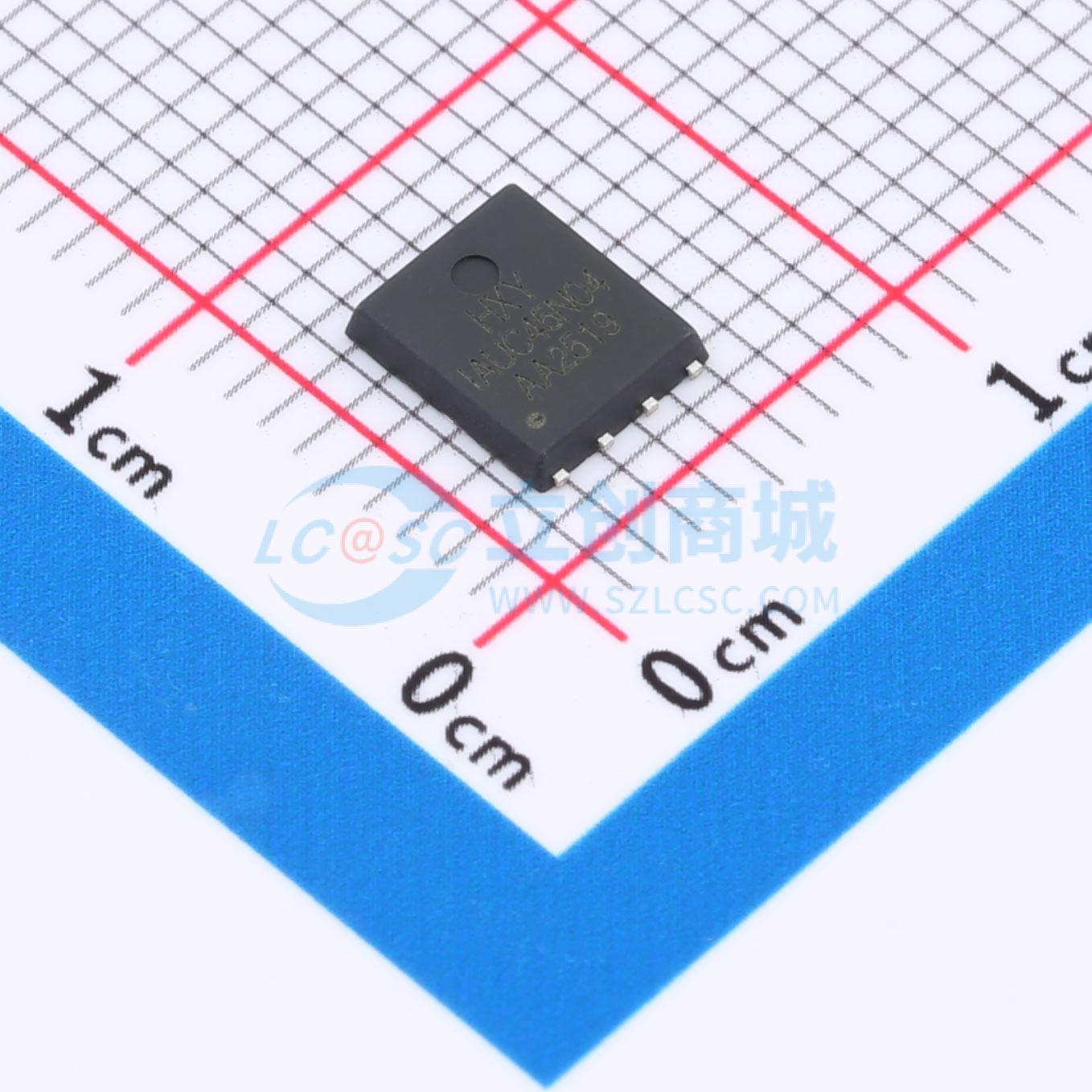

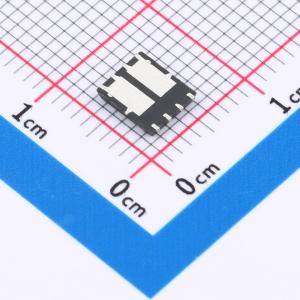

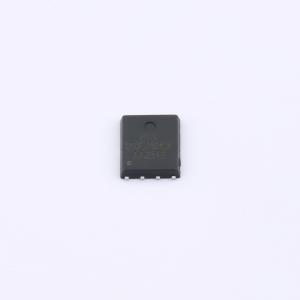

温馨提醒：图片仅供参考，商品以实物为准
IAUC45N04S6N070HATMA1-HXY
双N沟道SGT增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本款N+N沟道场效应管（MOSFET）采用双N沟道设计，单管漏源耐压（VDSS）为40V，可持续通过漏极电流（ID）达40A，导通电阻（RDON）低至6.9毫欧。该器件适用于高密度电源转换系统，如高效DC-DC变换器、同步整流模块及电池管理系统，具备优良的热稳定性和低开关损耗特性，可满足高性能电子设备对功率处理能力与能效转换的严格要求。
- 商品型号
- IAUC45N04S6N070HATMA1-HXY
- 商品编号
- C48996520
- 商品封装
- DFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.153333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 10mΩ@4.5V；6.9mΩ@10V | |
| 耗散功率(Pd) | 29W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.8nC@4.5V | |
| 输入电容(Ciss) | 690pF | |
| 反向传输电容(Crss) | 38pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 193pF |
商品概述
IAUC45N04S6N070HATMA1采用先进的SGT MOSFET技术,可实现低导通电阻RDS(ON)、低栅极电荷、快速开关和出色的雪崩特性。该器件经过专门设计,具有更好的耐用性。
商品特性
- 漏源电压VDS = 40 V,漏极电流ID = 40 A
- 当栅源电压VGS = 10 V时,导通电阻RDS(ON) < 8.5 mΩ
应用领域
-消费电子电源-电机控制-同步整流-隔离式直流电源-同步整流应用
