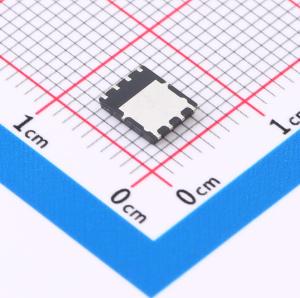

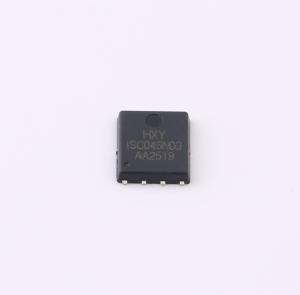

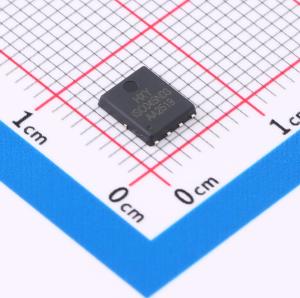

温馨提醒：图片仅供参考，商品以实物为准
ISC045N03L5S-HXY
N沟道 耐压:30V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本款N沟道场效应管（MOSFET）具有优异的电性能表现，漏极电流ID可达80A，漏源电压VDSS为30V，适用于多种中高功率电源应用场景。其导通电阻RDON仅为4.7mΩ，有效降低导通损耗，提升整体系统效率。器件采用成熟封装技术，具备良好的散热性能与稳定性，适用于各类电源转换、负载开关及高效能电路设计中，提供可靠的开关控制与能量传输支持。
- 商品型号
- ISC045N03L5S-HXY
- 商品编号
- C48996502
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 4.7mΩ@10V | |
| 耗散功率(Pd) | 37W | |
| 阈值电压(Vgs(th)) | 1.7V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 38nC@10V | |
| 输入电容(Ciss) | 1.93nF | |
| 反向传输电容(Crss) | 260pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 310pF |
商品概述
IRFH7085TRPBF采用先进的SGT MOSFET技术，具备低导通电阻RDS(ON)、低栅极电荷、快速开关和出色的雪崩特性。 该器件经过专门设计，具有更好的耐用性。
商品特性
- 漏源电压VDS = 60 V，漏极电流ID = 125 A
- 在栅源电压VGS = 10 V时，导通电阻RDS(ON) < 2.9 mΩ
应用领域
- 消费电子电源-电机控制-同步整流-隔离直流-同步整流应用
