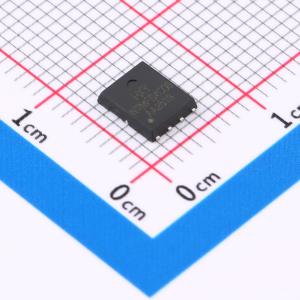

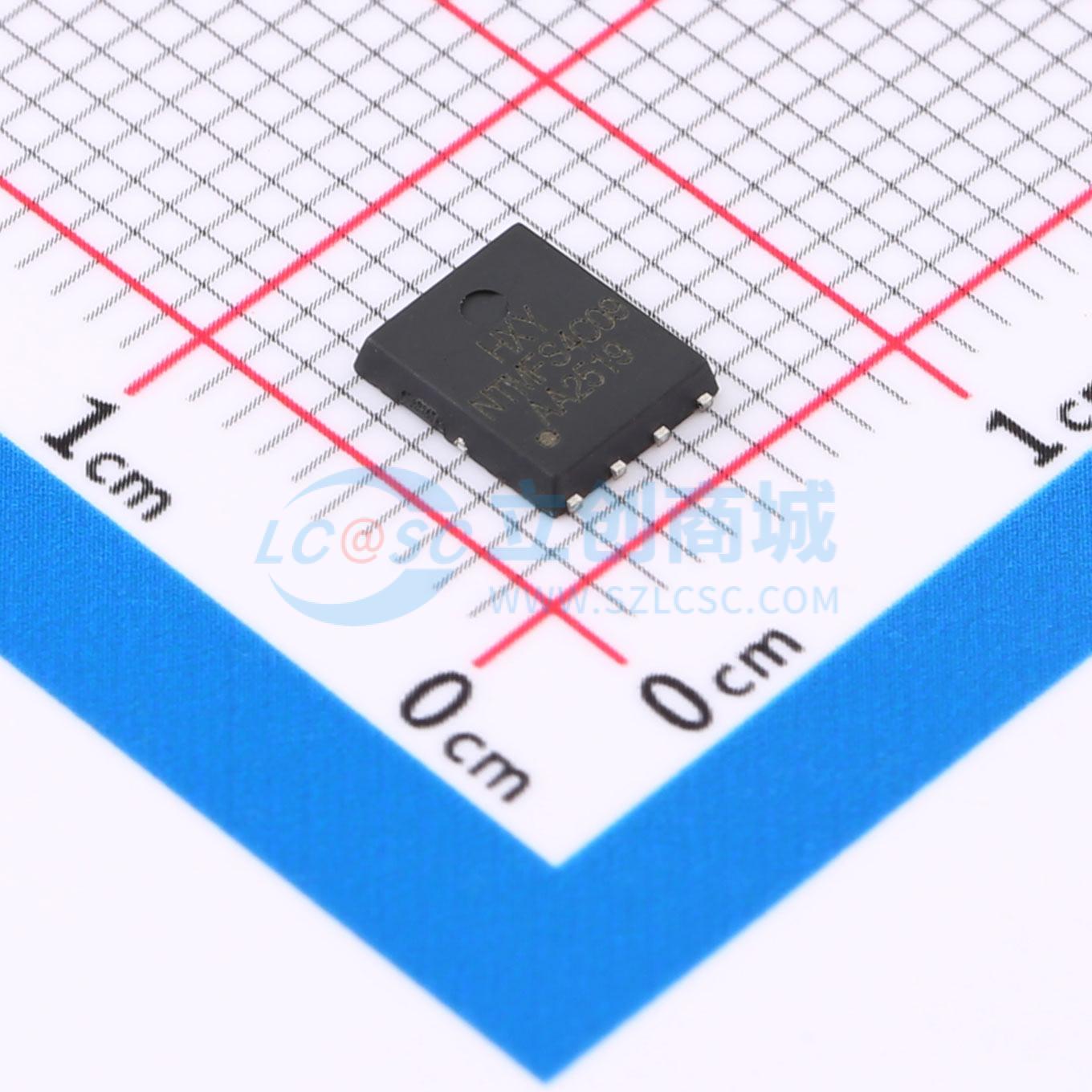

温馨提醒：图片仅供参考，商品以实物为准
NTMFS4C09NT1G-HXY
N沟道屏蔽栅极型增强模式MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本款N沟道场效应管（MOSFET）具有60A的连续漏极电流（ID）和30V的漏源击穿电压（VDSS），适用于中低电压高电流应用场景。其导通电阻（RDON）低至4.3mΩ，有效降低导通损耗并提升系统效率。该器件适合用于电源管理模块、电池供电设备、DC-DC转换器及电机驱动电路等场合，具备良好的热稳定性和快速开关响应能力，可满足对效率与可靠性有较高要求的电子设计方案。
- 商品型号
- NTMFS4C09NT1G-HXY
- 商品编号
- C48996326
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.147475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 4.4mΩ@10V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8nC@4.5V | |
| 输入电容(Ciss) | 814pF | |
| 反向传输电容(Crss) | 41pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 498pF |
商品概述
NTMFS4C09NT1G采用先进的SGT MOSFET技术,可实现低导通电阻RDS(ON)、低栅极电荷、快速开关和出色的雪崩特性。该器件经过专门设计,具备更好的耐用性。
商品特性
- 漏源电压VDS = 30 V,漏极电流ID = 60 A
- 当栅源电压VGS = 10 V时,导通电阻RDS(ON) < 5.8 mΩ
应用领域
- 消费电子电源
- 电机控制
- 同步整流
- 隔离直流
- 同步整流应用
