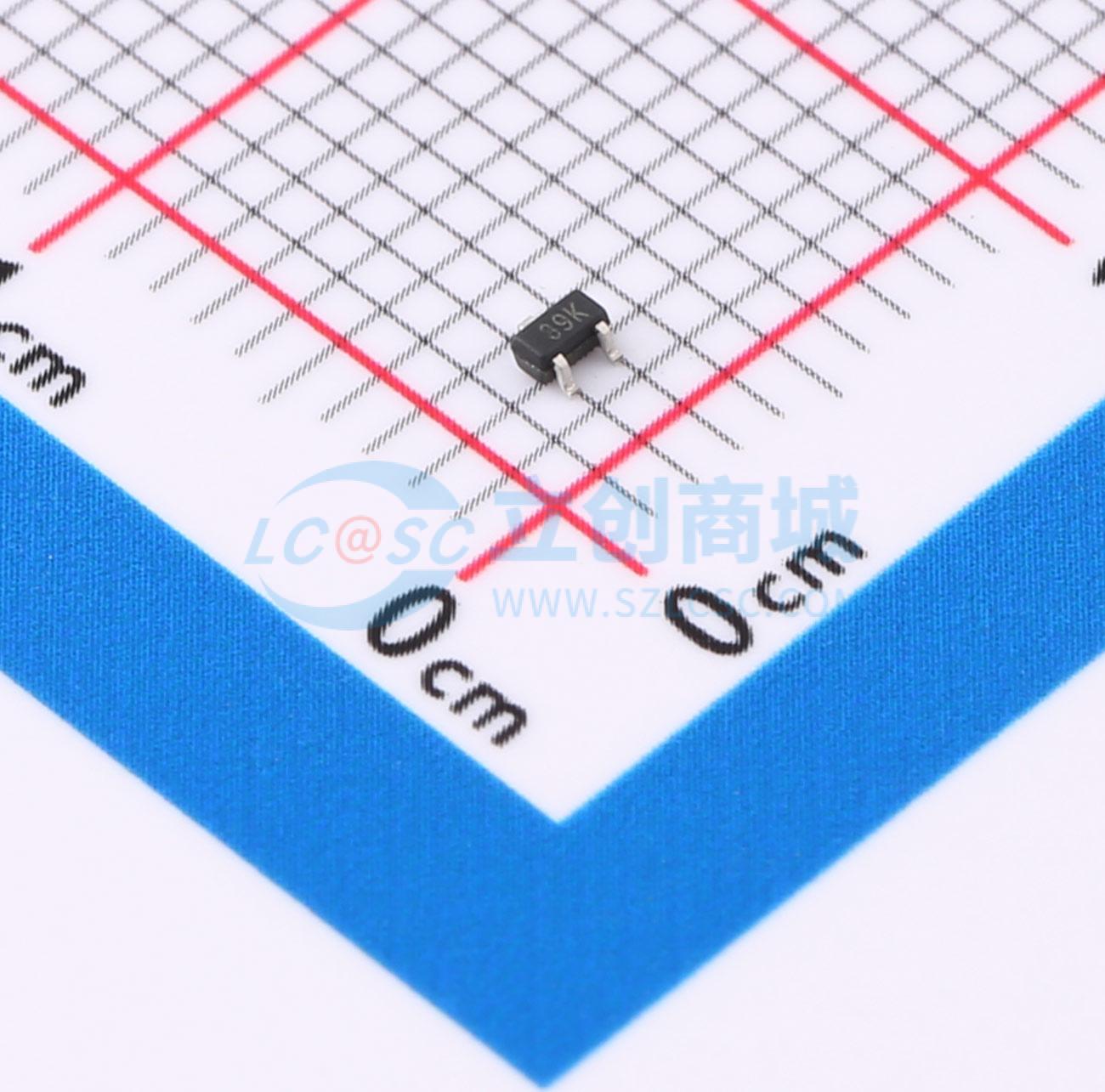

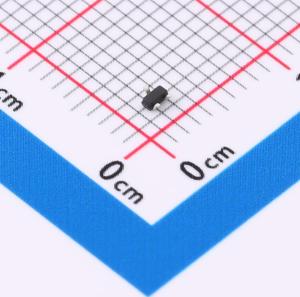

温馨提醒：图片仅供参考，商品以实物为准
NTA4151PT1G-HXY
P沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本款P沟道场效应管（MOSFET）主要参数如下：漏极电流ID为0.66A，漏源击穿电压VDSS为20V，导通电阻RDON为260mΩ。该器件适用于低电压电源管理及信号切换电路，具备良好的开关特性和稳定性。由于其较低的工作电压特性，适合用于便携式电子设备、逻辑控制电路以及各类小型化应用中，有助于实现电路的高效运行与简化设计。
- 商品型号
- NTA4151PT1G-HXY
- 商品编号
- C48972155
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.022105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 660mA | |
| 导通电阻(RDS(on)) | 560mΩ@4.5V；780mΩ@2.5V | |
| 耗散功率(Pd) | 150mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 700mV | |
| 输入电容(Ciss) | 115pF | |
| 反向传输电容(Crss) | 9pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 15pF |
商品概述
NTA4151PT1G采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -20V,ID = -0.66A
- 在VGS = -4.5V时,RDS(ON) < 560mΩ
- 在VGS = -2.5V时,RDS(ON) < 780mΩ
- 静电放电保护
应用领域
- 电池保护
- 负载开关
- 不间断电源
