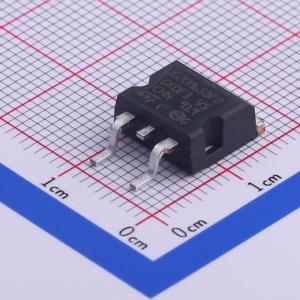

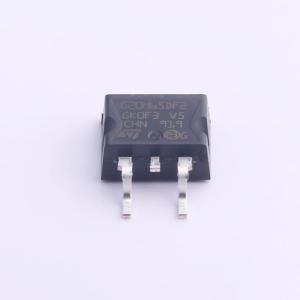

温馨提醒：图片仅供参考，商品以实物为准
STGB20M65DF2
650V 40A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 沟槽栅场截止IGBT，M系列，650 V、20 A，低损耗
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGB20M65DF2
- 商品编号
- C472552
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.607克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 166W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 40A | |
| 集电极脉冲电流(Icm) | 80A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V@20A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@0.5mA | |
| 栅极电荷量(Qg) | 63nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.688nF@25V | |
| 输出电容(Coes) | 95pF | |
| 反向传输电容(Cres) | 35pF | |
| 开启延迟时间(Td(on)) | 26ns | |
| 关断延迟时间(Td(off)) | 108ns | |
| 导通损耗(Eon) | 140uJ | |
| 关断损耗(Eoff) | 560uJ | |
| 反向恢复时间(Trr) | 166ns | |
| 工作温度 | -55℃~+175℃ |
商品概述
STGB20M65DF2是一款采用先进专有沟槽栅场截止结构开发的IGBT，封装形式为D²PAK。该器件属于M系列IGBT，在逆变器系统性能与效率之间实现了平衡，其中低损耗和短路功能至关重要。此外，正向V_CE(sat)温度系数和紧密的参数分布使并联操作更安全。
商品特性
- 高短路耐受时间
- V_CE(sat)=1.55 V（典型值）@ I_C=20 A
- 参数分布紧密
- 并联更安全
- 低热阻
- 软恢复且极快恢复的反并联二极管
应用领域
- 电机控制
- UPS
- PFC
- 通用逆变器
