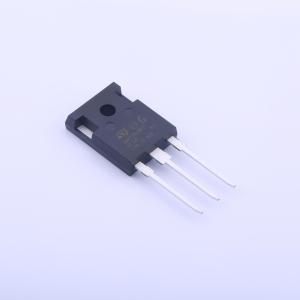

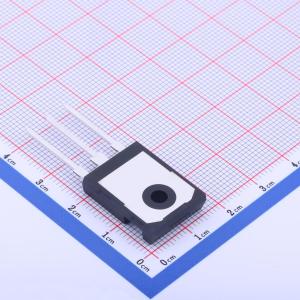

温馨提醒：图片仅供参考，商品以实物为准
STGWA75M65DF2
STGWA75M65DF2
- 描述
- 沟槽栅场截止IGBT，M系列，650 V、75 A，低损耗
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGWA75M65DF2
- 商品编号
- C472652
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 9.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 120A | |
| 耗散功率(Pd) | 468W | |
| 栅极阈值电压(Vge(th)) | 2.1V@15V,75A | |
| 栅极电荷量(Qg) | 225nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 开启延迟时间(Td(on)) | 47ns | |
| 关断延迟时间(Td(off)) | 125ns | |
| 导通损耗(Eon) | 690uJ | |
| 关断损耗(Eoff) | 2.54mJ | |
| 反向恢复时间(Trr) | 165ns | |
| 工作温度 | -55℃~+175℃@(Tj) |
