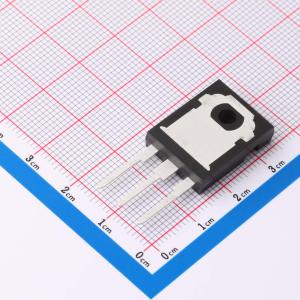

温馨提醒：图片仅供参考，商品以实物为准
SCTW100N65G2AG
SCTW100N65G2AG
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级碳化硅功率MOSFET，650 V、100 A、20 mOhm（典型值，TJ = 25°C），HiP247封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- SCTW100N65G2AG
- 商品编号
- C472654
- 商品封装
- HiP-247
- 包装方式
- 管装
- 商品毛重
- 5.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | - | |
| 类型 | - | |
| 配置 | - | |
| 漏源电压(Vdss) | - | |
| 连续漏极电流(Id) | 100A | |
| 耗散功率(Pd) | 420W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5V | |
| 栅极电荷量(Qg) | 162nC | |
| 输入电容(Ciss) | 3.315nF | |
| 反向传输电容(Crss) | 46pF | |
| 工作温度 | -55℃~+200℃ | |
| 输出电容(Coss) | 267pF | |
| 导通电阻(RDS(on)) | 26mΩ |
商品概述
这款碳化硅功率MOSFET器件采用sTs先进且创新的第二代SiC MOSFET技术开发。该器件具有每单位面积极低的导通电阻和非常好的开关性能。开关损耗的变化几乎与结温无关。
商品特性
- 符合AEC-Q101标准
- 极快且稳健的本征体二极管
- 极低的栅极电荷和输入电容
- 极高的工作结温能力（T_J=200℃）
应用领域
- 主逆变器（电力牵引）
- 电动汽车/混合动力汽车用DC/DC转换器
- 车载充电器（OBC）
