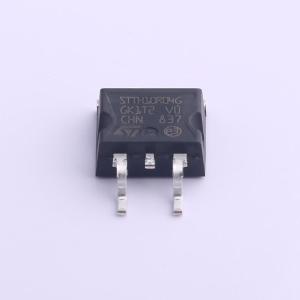

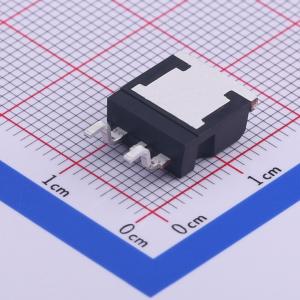

温馨提醒：图片仅供参考，商品以实物为准
STTH10R04G-TR
高效超快恢复功率整流器，适用于PDP能量回收及钳位功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH10R04G-TR
- 商品编号
- C472572
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.544克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 1.5V@10A | |
| 直流反向耐压(Vr) | 400V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | - | |
| 反向电流(Ir) | 10uA@400V | |
| 非重复峰值浪涌电流 (Ifsm) | 100A | |
| 工作结温范围 | - |
商品概述
该器件是一款超快恢复功率整流器，专用于PDP应用中的能量回收。它特别设计用于能量回收模块中的钳位功能。正向压降和恢复时间之间的平衡提供了优化的性能。评估传导损耗可使用以下公式：P=1.05×I_F(AV)+0.03×I_F²(RMS)。
商品特性
- 超快恢复
- 低功率损耗
- 高浪涌能力
- 低漏电流
- 高结温
- 按需提供的D²PAK封装的ECOPACK®2合规组件
- 传导冷却方式
- 环氧树脂符合UL94 V0标准
应用领域
- PDP应用中的能量回收
- 能量回收模块中的钳位功能
