STM8S207K6T3C实物图

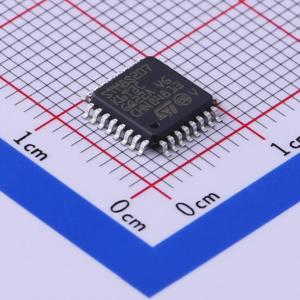

STM8S207K6T3C商品缩略图

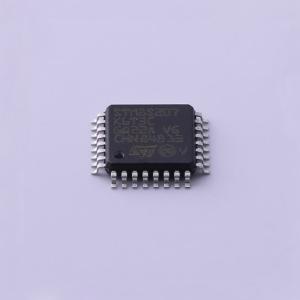

STM8S207K6T3C商品缩略图

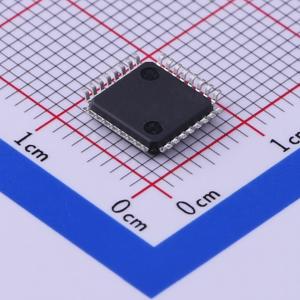

STM8S207K6T3C商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM8S207K6T3C

环保标识
  • 主流增强型8位MCU,具有32 KB Flash、24 MHz CPU和集成EEPROM

  • SMT扩展库
  • 描述

    主流增强型8位MCU,具有32 KB Flash、24 MHz CPU和集成EEPROM

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM8S207K6T3C
  • 商品编号

    C472590
  • 商品封装

    LQFP-32(7x7)
  • 包装方式

    托盘

  • 商品毛重

    0.17克(g)

详细信息
  • 特性

STM8 微控制器技术规格

CPU 核心与性能

  • 先进的 STM8 核心:采用哈佛架构和三级流水线。
  • 最大频率(f CPU)
    • 高达 24 MHz
    • 在频率 ≤ 16 MHz 时无等待状态
  • 最大指令执行速率:在 24 MHz 时为 20 MIPS

内存

  • 程序存储器:高达 128 Kbytes 的闪存,数据保持时间在 55 °C 下为 20 年,经过 10 kcycles
  • 数据存储器:高达 2 Kbytes 真正的数据 EEPROM,耐用性为 300 kcycles
  • RAM:高达 6 Kbytes

电源管理与时钟

  • 工作电压2.95 至 5.5 V
  • 低功耗模式等待活动停止停止
  • 外围设备时钟切换:单独控制
  • 复位机制上电掉电永久激活、低功耗
  • 时钟安全系统:带有 时钟监视器
  • 外部时钟输入内部用户可调节的 16 MHz RC内部低功耗 128 kHz RC

中断管理

  • 嵌套中断控制器:支持高达 32 个中断
  • 多达 37 个外部中断,分布在 6 个向量上

定时器

  • 2 个 16 位通用定时器:具有 2+3 CAPCOM 通道(IC、OC、PWM)
  • 高级控制定时器:16 位,4 个 CAPCOM 通道,3 个互补输出,死区时间插入和灵活同步
  • 8 位基本定时器:带 8 位预分频器
  • 自动唤醒定时器
  • 窗口看门狗、独立看门狗

通信接口

  • 高速 UART:1 Mbit/s 活动 beCAN 2.0B,带时钟输出用于同步操作
  • LIN 主模式 UART:符合 LIN 2.1,主/从模式,自动重新同步
  • SPI 接口:高达 10 Mbit/s
  • I 2 C 接口:高达 400 Kbit/s

模数转换器 (ADC)

  • 10 位 ADC:最多 16 个通道

输入/输出 (I/O) 端口

  • 高达 68 个 I/O,在 80 引脚封装中,包括 18 个高灌电流输出
  • 高度稳健的设计:免受电流注入影响

开发支持

  • 单线接口模块 (SWIM)调试模块 (DM)
  • 每台设备的 96 位唯一 ID 密钥

此微控制器专为需要高效性能、广泛的内存选项以及强大的电源管理功能的应用而设计,并结合了多样的通信和定时功能。

产品规格
ST(意法半导体)_DS5839 性能系列,24 MHz STM8S 8位微控制器,最高128 KB闪存,集成EEPROM,10位ADC,定时器,2个UART,SPI,I²C,CAN 13.0(英文) 查看详情

应用手册
ST(意法半导体)_AN2752 STM8S 和 STM8A 入门 1.0(中文) 查看详情 ST(意法半导体)_AN3208 微步进电机驱动与 STM8A 和 STM8S 微控制器 1.4(英文) 查看详情 ST(意法半导体)_AN2645 STM8S 微控制器应用的迁移和兼容性指南 1.5(英文) 查看详情 ST(意法半导体)_AN2867振荡器设计指南适用于STM8AF/AL/S,STM32微控制器和微处理器16.0(英文) 查看详情 ST(意法半导体)_AN2945 STM8S 和 STM32™ MCU:一致的 8/32 位产品线实现轻松移植 1.5(中文) 查看详情 ST(意法半导体)_AN2822 STM8S 和 STM8A 高速内部振荡器校准 2.3(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN0189 STM8 引导加载程序常见问题 2.6(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0044 STM8 CPU 编程手册 3.6(英文) 查看详情

勘误手册
ST(意法半导体)_ES036 STM8S007xx 和 STM8S20xxx 设备限制 8.0(英文) 查看详情

梯度价格

梯度
售价
折合1托盘
250+¥14.731179¥3682.79

优惠活动

库存总量

(单位:)
  • 广东仓

    0

  • 江苏仓

    0

交货周期

订货10-15个工作日

购买数量(250个/托盘,最小起订量 62500 个 )

起订量:62500 个250个/托盘
总价金额: 0.00

近期成交0单
