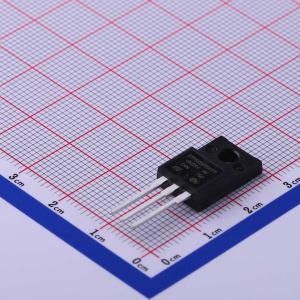

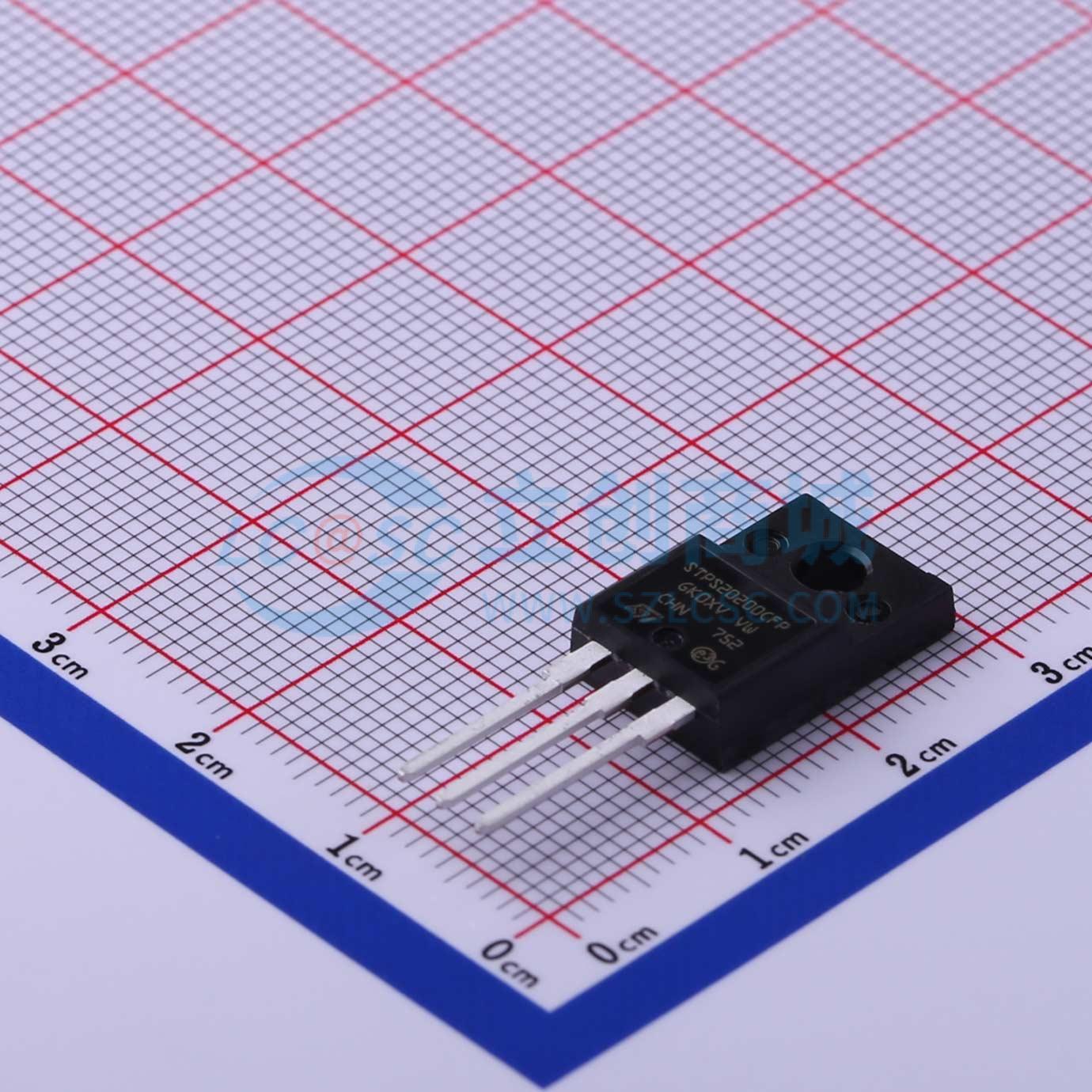

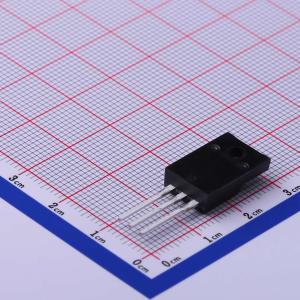

STPS20200CFP
电压:200V 电流:10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该器件是一款双中心抽头200V肖特基整流器，适用于开关模式电源和高频DC-DC转换器。采用TO-220AB、TO-220AB窄引脚、TO-220FPAB和DFPAK封装，特别适用于开关电源中的二次整流，也适用于所有LED照明应用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS20200CFP
- 商品编号
- C472607
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 1.707克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 860mV@10A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 10A | |
| 反向电流(Ir) | 15uA@200V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 180A |
商品概述
该器件是一款双中心抽头200V肖特基整流器，适用于开关模式电源和高频DC-DC转换器。采用TO-220AB、TO-220AB窄引线、TO-220FPAB和D²PAK封装。
商品特性
- 正向压降低
- 导通损耗非常小
- 开关损耗可忽略不计
- 开关速度快
- 热阻低
- 最低工作结温为40℃
- 绝缘封装：TO-220FPAB
- 绝缘电压：2000V DC
- 电容：45pF
- 符合ECOPACK®2标准的组件
- 无铅封装
- 冷却方式：传导（C）
- 推荐扭矩值：0.4至0.6N·m
- 环氧树脂符合UL94 V0标准
应用领域
- 开关模式电源（SMPS）中的次级整流
- 所有LED照明应用
- 高频DC-DC转换器
