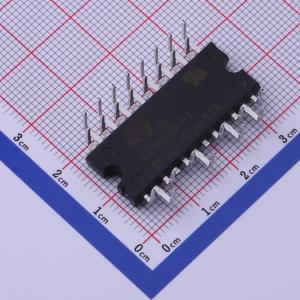

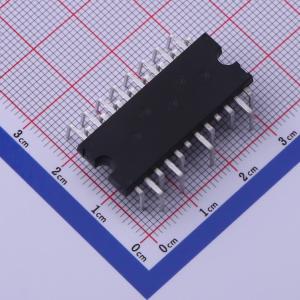

温馨提醒：图片仅供参考，商品以实物为准
STGIPQ8C60T-HZ
交流电机驱动芯片 18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SLLIMM nano第2系列IPM，3相逆变器，8 A、600 V短路保护IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGIPQ8C60T-HZ
- 商品编号
- C472610
- 商品封装
- N2DIP-26
- 包装方式
- 管装
- 商品毛重
- 9.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 19.2W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 8A | |
| 集电极脉冲电流(Icm) | 16A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | - | |
| 开启延迟时间(Td(on)) | - | |
| 关断延迟时间(Td(off)) | - | |
| 导通损耗(Eon) | 200uJ | |
| 关断损耗(Eoff) | 95uJ | |
| 反向恢复时间(Trr) | 110ns | |
| 工作温度 | -40℃~+150℃ |
商品概述
SLLIMM-nano第二代系列提供紧凑、高性能的交流电机驱动，设计坚固。它由六个改进的短路耐用沟槽栅场截止IGBT（带续流二极管）和三个半桥HVIC组成，用于栅极驱动，具有低电磁干扰特性，开关速度经过优化。封装设计便于安装散热器，热性能和紧凑性优化，适合内置电机应用或其他装配空间有限的低功率应用。该IPM包含一个完全未指定用途的运算放大器和一个比较器，可用于设计快速高效的保护电路。
商品特性
- IPM 8A，600V，三相IGBT逆变桥，包含3个栅极驱动控制IC和续流二极管
- 3.3V、5V、15V TTL/CMOS输入比较器，带迟滞和下拉/上拉电阻
- 内置自举二极管
- 优化低电磁干扰
- 欠压锁定
- 短路耐用TFS IGBT
- 关断功能
- 互锁功能
- 用于高级电流检测的运算放大器
- 过流故障保护比较器
- 隔离等级1500Vrms/min
- UL认证：UL1557，文件E81734
- NTC（UL1434 CA2和4）
应用领域
- 三相电机驱动逆变器
- 洗碗机、冰箱压缩机、加热系统、空调风扇、排水和循环泵
