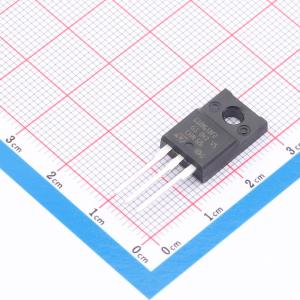

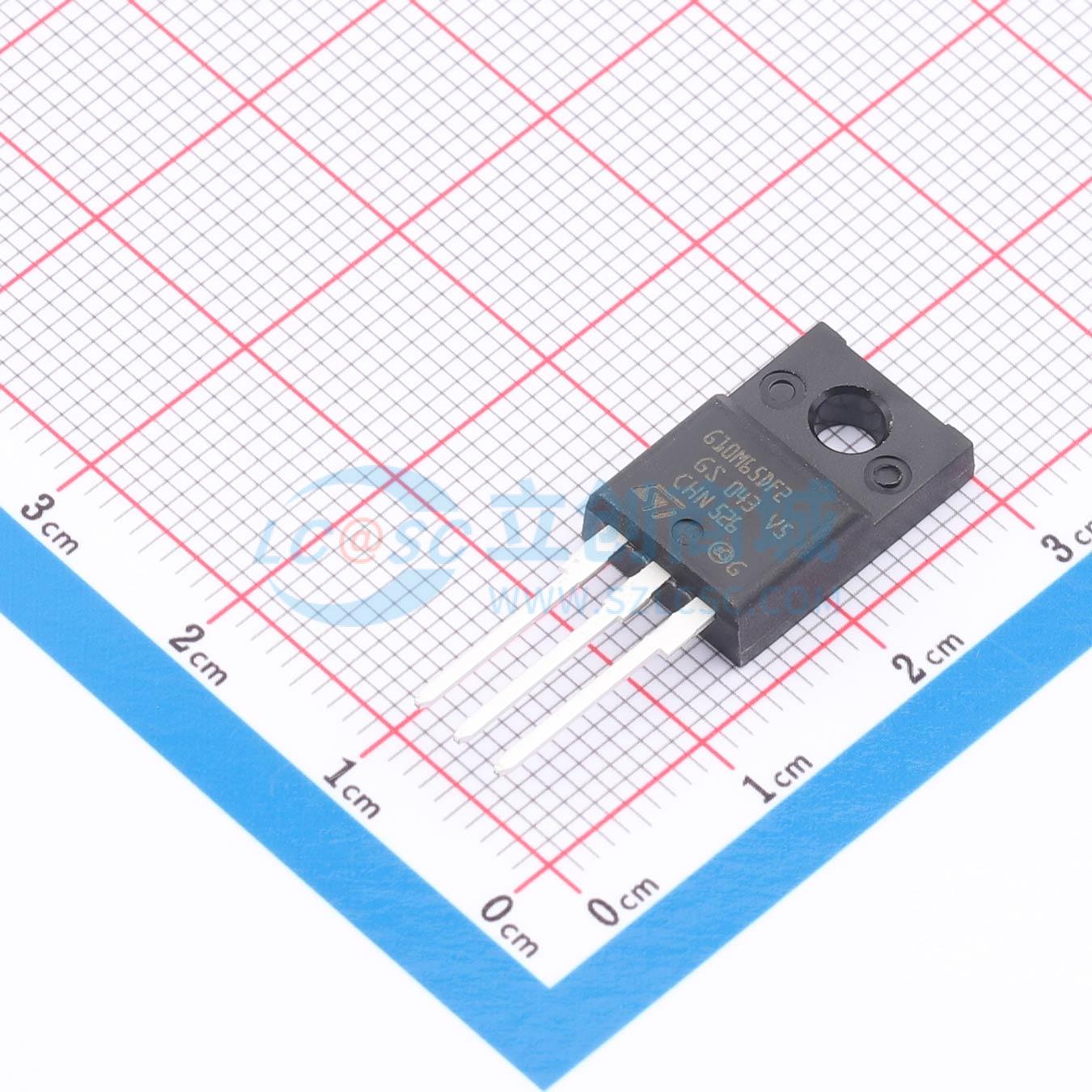

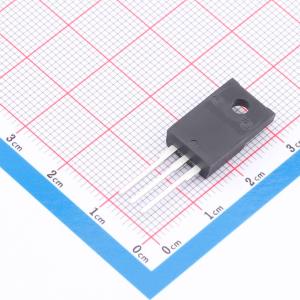

温馨提醒：图片仅供参考，商品以实物为准
STGF10M65DF2
650V 20A
- 描述
- 沟槽栅场截止IGBT，M系列，650 V、10 A，低损耗
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGF10M65DF2
- 商品编号
- C472634
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 3.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 30W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 20A | |
| 集电极脉冲电流(Icm) | 40A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V@10A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@250uA | |
| 栅极电荷量(Qg) | 28nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 840pF | |
| 输出电容(Coes) | 63pF | |
| 反向传输电容(Cres) | 16pF | |
| 开启延迟时间(Td(on)) | 19ns | |
| 关断延迟时间(Td(off)) | 91ns | |
| 导通损耗(Eon) | 120uJ | |
| 关断损耗(Eoff) | 270uJ | |
| 反向恢复时间(Trr) | 96ns | |
| 工作温度 | -55℃~+175℃ |
商品概述
该器件是采用先进专有沟槽栅场截止结构开发的IGBT，属于M系列IGBT，在逆变器系统性能和效率之间达到了良好平衡，其中低损耗和短路功能至关重要。此外，正的V_CE(sat)温度系数和紧密的参数分布使并联操作更安全。
商品特性
- 短路耐受时间为6μs
- V_CE(sat)典型值为1.55V@Ic=10A
- 参数分布紧密
- 并联操作更安全
- 正的V_CE(sat)温度系数
- 低热阻
- 软且恢复速度快的反并联二极管
- 最大结温：175℃
应用领域
- 电机控制
- UPS
- PFC
- 通用逆变器
