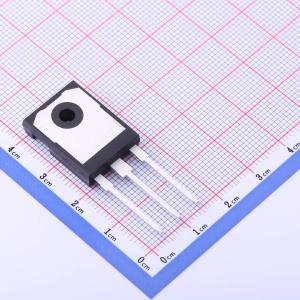

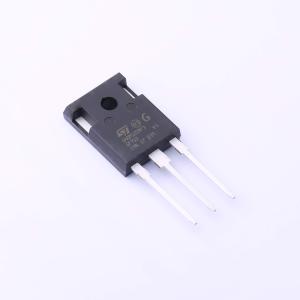

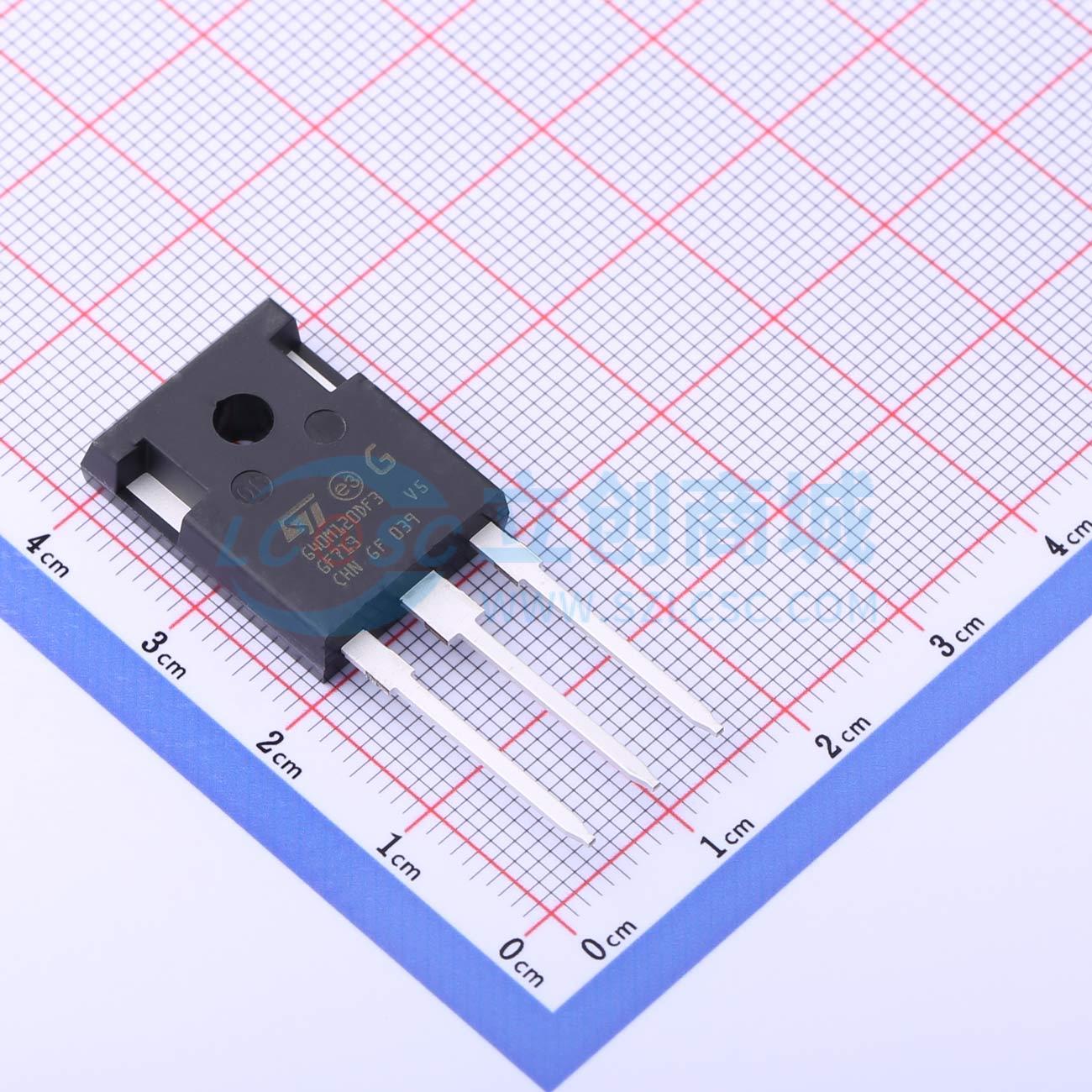

STGWA40M120DF3
1.2kV 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1200 V、40 A沟槽栅场截止低损耗M系列IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGWA40M120DF3
- 商品编号
- C472633
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 3.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 468W | |
| 输出电容(Coes) | 275pF | |
| 正向脉冲电流(Ifm) | 160A | |
| 集射极饱和电压(VCE(sat)) | 2.3V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@2mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 125nC | |
| 输入电容(Cies) | 2.5nF | |
| 开启延迟时间(Td(on)) | 35ns | |
| 关断延迟时间(Td(off)) | 140ns | |
| 导通损耗(Eon) | 1.5mJ | |
| 关断损耗(Eoff) | 2.25mJ | |
| 反向恢复时间(Trr) | 355ns | |
| 工作温度 | -55℃~+175℃@(Tj) | |
| 反向传输电容(Cres) | 95pF |
