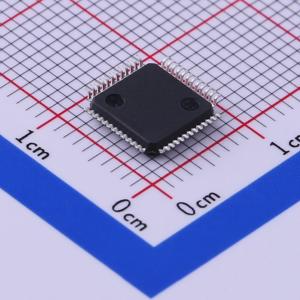

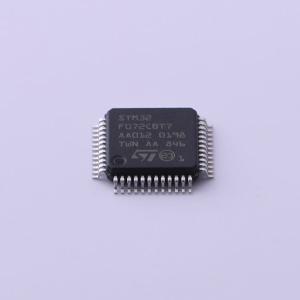

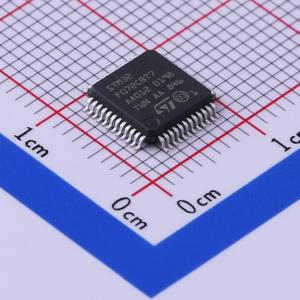

STM32F072CBT7商品缩略图
STM32F072CBT7商品缩略图
STM32F072CBT7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32F072CBT7

环保标识
  • 主流ARM Cortex-M0 USB系列MCU,具有128 KB Flash、48 MHz CPU、USB、CAN和CEC功能

  • SMT扩展库
  • 描述

    主流ARM Cortex-M0 USB系列MCU,具有128 KB Flash、48 MHz CPU、USB、CAN和CEC功能

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32F072CBT7
  • 商品编号

    C472592
  • 商品封装

    LQFP-48(7x7)
  • 包装方式

    托盘

  • 商品毛重

    0.17克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M0
CPU最大主频48MHz
程序存储容量128KB
程序存储器类型FLASH
属性参数值
GPIO端口数量37
ADC(位数)12bit
DAC(位数)12bit
工作电压范围1.65V~3.6V
应用领域-

详细信息
  • 系列说明
  • 特性

STM32F072x8/xB微控制器内置高性能ARM Cortex-M0 32位RISC内核(工作频率高达48 MHz)、高速嵌入式存储器(高达128 KB Flash存储器和16 KB SRAM),以及广泛的增强外设和I/O端口。所有器件均提供了标准通信接口(两个I2C接口、两个SPI/I2S接口、一个HDMI CEC接口和四个USART接口)、一个USB全速设备(无晶振)、一个CAN接口、一个12位ADC接口、一个双通道12位DAC接口,七个16位定时器,一个32位定时器以及一个高级控制PWM定时器。

STM32F072x8/xB微控制器的工作温度范围是-40 ℃至+85 ℃和-40 ℃至+105 ℃,工作电压为2.0至3.6 V。这些器件均提供一组全面的节能模式,支持用户实现低功耗应用设计。

STM32F072x8/xB微控制器包含了采用七种不同封装规格(从48引脚到100引脚)的器件,还可应要求提供合适的晶片形式。选择的器件不同,所包含的外设组合也不同。

这些特性使STM32F072x8/xB微控制器适用于各种应用,如应用控制和用户接口、手持式设备、A/V接收器和数字TV、PC外设、游戏和GPS平台、工业应用、PLC、逆变器、打印机、扫描仪、警报系统、视频电话以及HVAC。

型号规格表示方法

STM32F072x8/xB系列特性:

  • 内核:ARM 32位Cortex-M0+ CPU,频率高达48 MHz
  • 存储器
  • - 64到128 KB Flash存储器
    - 16 KB SRAM,采用硬件奇偶校验
  • CRC计算单元
  • 复位和电源管理
  • - 数字和I/O供电电压:VDD= 2.0 V至3.6 V
    - 模拟供电电压:VDDA= VDD至3.6 V
    - 所选I/O:VDDIO2= 1.65 V至3.6 V
    - 上电/掉电复位 (POR/PDR)
    - 可编程电压检测器 (PVD)
    - 低功耗模式:睡眠、停止和待机
    - RTC和备份寄存器的VBAT供电
  • 时钟管理
  • - 4 MHz至32 MHz晶振
    - 带校准功能的32 kHz RTC振荡器
    - 具有x6 PLL选项的内部8 MHz RC
    - 内部40 kHz RC振荡器
    - 内部48 MHz振荡器,可基于外部同步进行自动微调
  • 高速I/O端口多达87个
  • - 所有端口均可映射到外部中断向量
    - 多达68个可耐受5 V电压的I/O端口,以及19个支持独立供电电压 VDDIO2 的端口
  • 7通道DMA控制器
  • 一个12位1.0 us ADC(多达16通道)
  • - 转换范围:0 V至3.6 V
    - 单独的模拟供电电压:2.4 V至3.6 V


  • 一个12位D/A转换器(带有2个通道)
  • 两个具有可编程输入和输出的快速低功耗模拟比较器
  • 高达24个电容感应通道,用于触键、线性和旋转触摸传感器
  • 日历RTC,支持闹钟和从停止/待机状态周期唤醒功能
  • 12个定时器
  • - 一个16位高级控制定时器,用于六通道PWM输出
    - 一个32位定时器和七个16位定时器,带有多达四个IC/OC、OCN,可用于红外控制解码或DAC控制
    - 独立和系统看门狗定时器
    - SysTick定时器
  • 通信接口
  • - 2个I2C接口,通过20 mA恒流源支持极速模式 (1 Mb/s),其中一个支持SMBus/PMBus以及唤醒
    - 4个支持主同步SPI和调制解调控制的USART;其中2个支持ISO7816接口、LIN、IrDA、自动波特率检测和唤醒功能
    - 2个SPI (18 Mb/s),支持4至16个可编程位帧,并配有复用I2S接口
    - CAN接口
    - USB 2.0全速接口,能够通过内部48 MHz振荡器运行,并支持BCD和LPM
  • 在接收插头时唤醒HDMI CEC接口
  • 串行线调试 (SWD)
  • 96位唯一ID
  • 所有封装均符合ECOPACK2标准
  • 文档
    用户手册
    ST(意法半导体)_STM32F072x8/xB系列数据手册(英文) 查看详情 ST(意法半导体)_STM32F0x1/STM32F0x2/STM32F0x8 高级Arm 32位mcu参考手册(英文) 查看详情 ST(意法半导体)_STM32F0系列Cortex-M0编程手册(英文) 查看详情
    设计工具/软件相关的应用手册
    立创·梁山派_Keil开发环境搭建参考(中文) 查看详情 ST(意法半导体)_STM32F0xx微控制器中的EEPROM仿真应用笔记(中文) 查看详情 ST(意法半导体)_适用于STM32F0xx微控制器的时钟配置工具应用笔记(中文) 查看详情 ST(意法半导体)_在STM32CubeIDE中使用CMake应用笔记(英文) 查看详情 ST(意法半导体)_用于STM32F0系列的STM32Cube固件示例(英文) 查看详情
    应用笔记
    ST(意法半导体)_ST微控制器EMC设计指南(中文) 查看详情 ST(意法半导体)_使用STM32微控制器系列中的DAC生成音频和波形(中文) 查看详情 ST(意法半导体)_如何在STM32微控制器中获得最佳ADC精度(中文) 查看详情 ST(意法半导体)_基于STM32微控制器的触摸感应控制入门(中文) 查看详情 ST(意法半导体)_使用STM32F0xx和STM32F3xx微控制器为红外遥控协议实现发送器和接收器(中文) 查看详情 ST(意法半导体)_在STM32 F0、F2、F3、F4和L1系列MCU中使用硬件实时时钟(RTC)应用笔记(中文) 查看详情 ST(意法半导体)_在STM32应用中虚拟增加串行通信外设数目应用笔记(中文) 查看详情 ST(意法半导体)_如何使用USART或LPUART将STM32F0/F3/L0/L4微控制器从低功耗模式唤醒(中文) 查看详情 ST(意法半导体)_STM32 自举程序中使用的I2C协议应用笔记(中文) 查看详情 ST(意法半导体)_在STM32器件上处理SPI通信的增强方法(英文) 查看详情
    ST(意法半导体)_STM32微控制器的通用定时器说明书(英文) 查看详情 ST(意法半导体)_STM32应用中的软错误的处理(英文) 查看详情 ST(意法半导体)_用于表面传感器的触摸传感应用布局和设计指南(英文) 查看详情 ST(意法半导体)_STM32 MCU和MPU的ESD保护(英文) 查看详情 ST(意法半导体)_MCU上触摸传感应用的ESD注意事项(英文) 查看详情 ST(意法半导体)_扩展STM32微控制器的DAC性能(英文) 查看详情 ST(意法半导体)_如何使用ADC过采样技术提高STM32 MCU的信噪比(英文) 查看详情 ST(意法半导体)_采用STM32F0/F1/F3/Cx/Gx/Lx系列DMA控制器应用笔记(英文) 查看详情 ST(意法半导体)_改善微处理器上触摸感应应用的传导噪声稳健性(英文) 查看详情 ST(意法半导体)_增加MCU上触摸传感应用的触摸键数量(英文) 查看详情 ST(意法半导体)_STM32 MCU和MPU的USB Type-C供电介绍(英文) 查看详情 STC(宏晶)_数字设备中进行算术运算基本知识(中文) 查看详情

    软件开发
    ST(意法半导体)_STM32的集成开发环境 查看详情 ST(意法半导体)_STM32虚拟COM端口驱动程序 查看详情 ST(意法半导体)_用于STM32产品编程的STM32CubeProgrammer软件 查看详情 ST(意法半导体)_STM32Cube初始化代码生成器 查看详情 ST(意法半导体)_STM32 Flash加载器演示程序 查看详情 ST(意法半导体)_STM32串行线查看器(SWV)和嵌入式跟踪宏单元(ETM)功能的示例和技术笔记 查看详情 ST(意法半导体)_在运行时测试STM32应用的监控工具 查看详情 ST(意法半导体)_STM32F0xx微控制器的时钟配置工具 查看详情 ST(意法半导体)_Audio Engine WMA解码器和实用程序 查看详情 ST(意法半导体)_管理RS-485的驱动器使能信号和与STM32 USART的IO-Link通信 查看详情 ST(意法半导体)_STM32的ADC模式及其应用 查看详情 ST(意法半导体)_使用STM32F1微控制器实现红外遥控协议的接收器 查看详情 ST(意法半导体)_通过I2C总线进行STM32应用内编程 查看详情 ST(意法半导体)_使用USART进行STM32F0xx应用内编程 查看详情 ST(意法半导体)_STM32F0xx微控制器中的EEPROM仿真 查看详情 ST(意法半导体)_使用STM32时的数字信号处理,STM32Cube的软件扩展 查看详情 ST(意法半导体)_使用USART嵌入式软件进行STM32Cube应用内编程 查看详情 ST(意法半导体)_STM32Cube SMBus/PMBus嵌入式软件 查看详情 ST(意法半导体)_STM32电机控制软件开发套件 查看详情 ST(意法半导体)_涵盖STM32 F0系列的代码片段示例 查看详情 ST(意法半导体)_STM32F0xx标准外设库 查看详情

    梯度价格

    梯度
    售价
    折合1托盘
    250+23.0779255769.48

    优惠活动

    库存总量

    (单位:)
    • 广东仓

      0

    • 江苏仓

      0

    交货周期

    订货10-15个工作日

    购买数量(250个/托盘,最小起订量 62500 个 )

    起订量:62500 个250个/托盘
    总价金额: 0.00

    近期成交0
