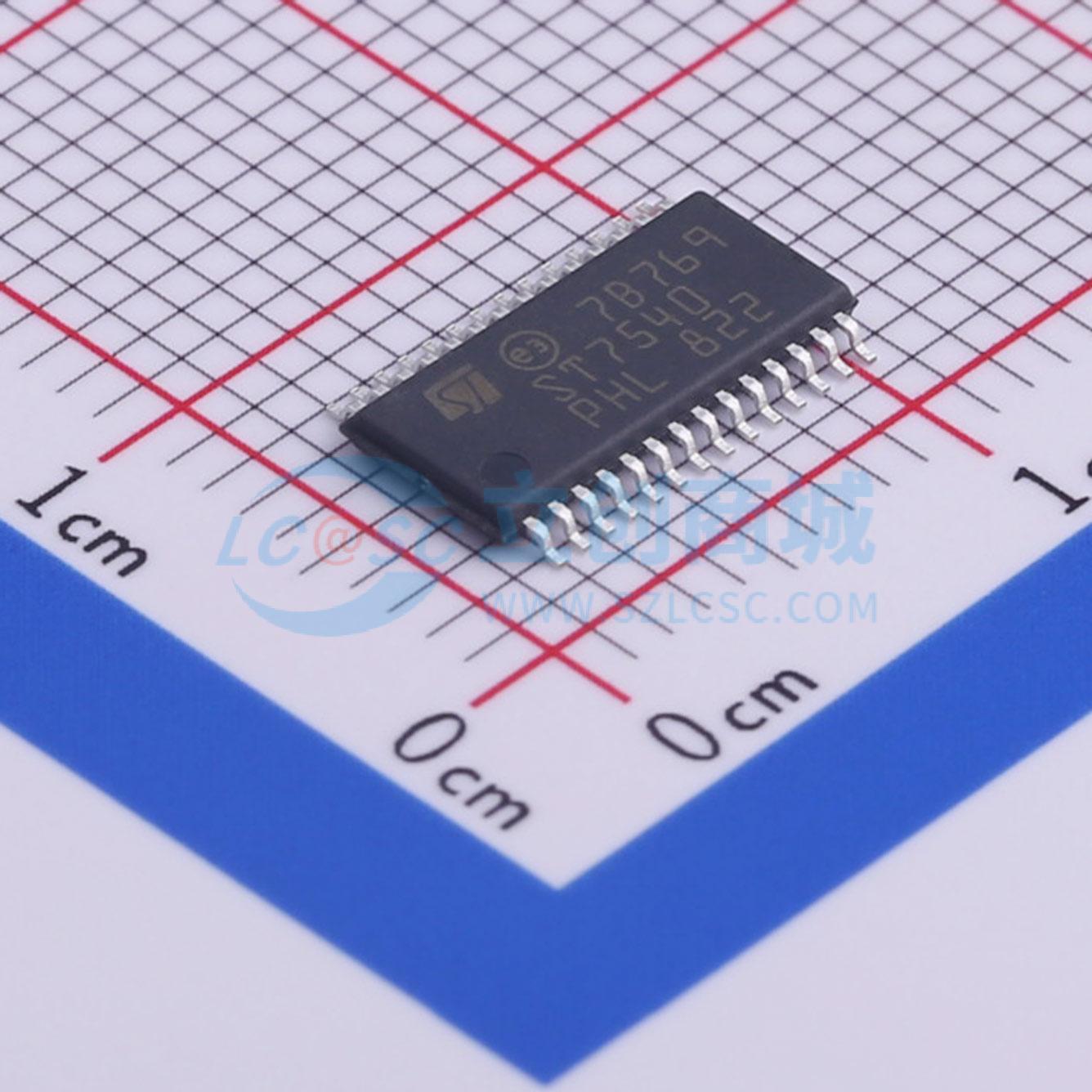

ST7540

FSK电力线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: B-FSK - 焊盘裸露的电力线收发器
品牌名称: ST(意法半导体)
商品型号: ST7540
商品编号: C472599
商品封装: TSSOP-28
包装方式: 管装
商品毛重: 0.302克(g)

商品参数

商品概述

ST7540是一款半双工同步/异步FSK调制解调器，专为电力线通信网络应用设计。它采用单电源供电，集成线路驱动器和两个线性稳压器（5V和3.3V）。设备操作通过同步串行接口编程的内部寄存器进行控制，包含看门狗、时钟输出、输出电压和电流控制、前导检测、超时和频段使用等附加功能。该设备采用Multipower BCD5技术，可在同一芯片上集成DMOS、双极型和CMOS结构。

商品特性

半双工频移键控（FSK）收发器
集成电源线驱动器，支持可编程电压和电流控制
可编程市电接入：同步、异步
单电源电压范围7.5V至13.5V
极低功耗（Iq=5mA）
集成5V稳压器（最大50mA），带短路保护
集成3.3V稳压器（最大50mA），带短路保护
支持3.3V或5V数字电源
8个可编程传输频率
可编程波特率最高达4800BPS
接收灵敏度最高达250μVRMS
支持载波或前导检测
支持频段使用检测
可编程控制寄存器
看门狗定时器
8位或16位报头识别
兼容ST7537和ST7538
UART/SPI主机接口
HTSSOP28裸露焊盘封装

应用领域

电力线通信网络应用
符合EN50065 Cenelec规范的应用场景

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	-
	工作电压	7.5V~13.5V
	元件数	-
	每个元件位数	-
	通道类型	-

	属性	参数值
	灌电流(IOL)	-
	拉电流(IOH)	-
	系列	-
	工作温度	-40℃~+85℃
	静态电流(Iq)	5mA
	传播延迟(tpd)	-
	功能特性	短路保护
