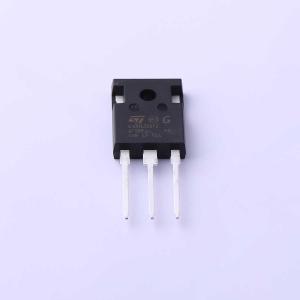

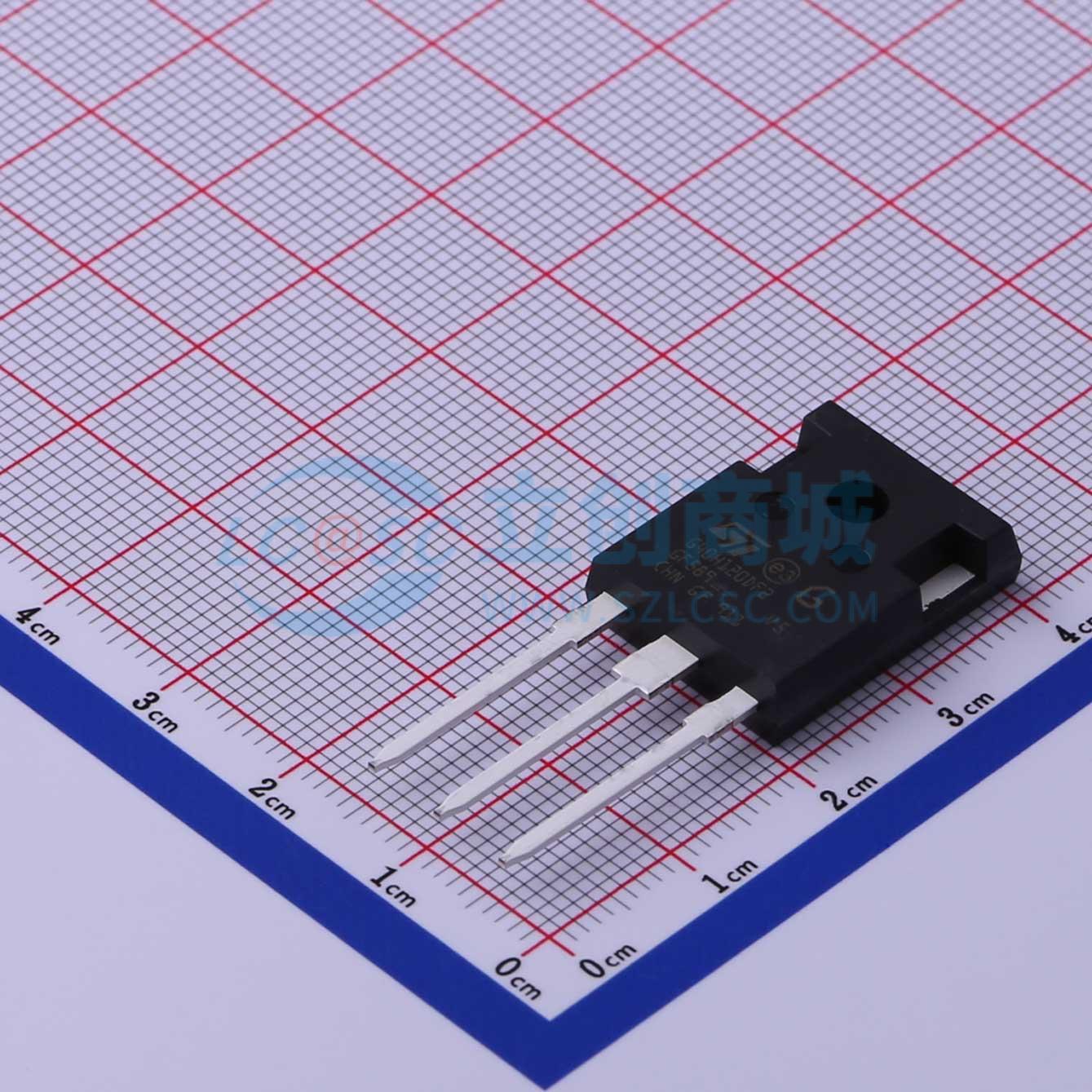

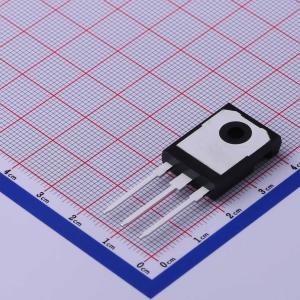

温馨提醒：图片仅供参考，商品以实物为准
STGWA40H120DF2
1.2kV 80A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1200 V、40 A高速沟槽栅场截止H系列IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGWA40H120DF2
- 商品编号
- C472603
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 468W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 集电极脉冲电流(Icm) | 160A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.6V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@2mA | |
| 栅极电荷量(Qg) | 158nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.2nF | |
| 输出电容(Coes) | 220pF | |
| 反向传输电容(Cres) | 80pF | |
| 开启延迟时间(Td(on)) | 18ns | |
| 关断延迟时间(Td(off)) | 152ns | |
| 导通损耗(Eon) | 1mJ | |
| 关断损耗(Eoff) | 1.32mJ | |
| 反向恢复时间(Trr) | 488ns | |
| 工作温度 | -55℃~+175℃ |
商品概述
这些器件是采用先进专有沟槽栅场截止结构开发的IGBT。它们属于H系列IGBT，在导通损耗和开关损耗之间达到平衡，以最大化高开关频率转换器的效率。此外，略微正的VCE(sat)温度系数和非常紧密的参数分布使并联操作更安全。
商品特性
- 最大结温：175℃
- 高速开关系列
- 最小化尾电流
- VCE(sat)典型值为2.1V（Ic=40A）
- 150℃时最小短路耐受时间为5μs
- 安全并联
- 极快恢复的反并联二极管
- 低热阻
应用领域
- 不间断电源
- 焊接机
- 光伏逆变器
- 功率因数校正
- 高频转换器
