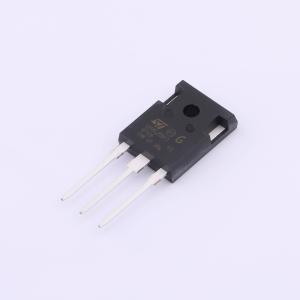

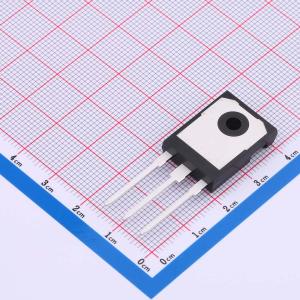

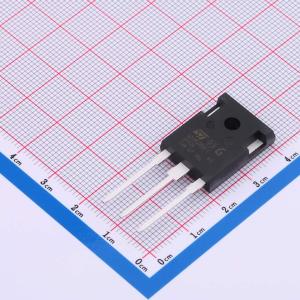

STGWA25M120DF3
STGWA25M120DF3
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1200 V、25 A沟槽栅场截止低损耗M系列IGBT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGWA25M120DF3
- 商品编号
- C472602
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.363333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 50A | |
| 耗散功率(Pd) | 375W | |
| 输出电容(Coes) | 180pF | |
| 正向脉冲电流(Ifm) | 100A | |
| 集射极饱和电压(VCE(sat)) | 2.3V@25A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 85nC@15V | |
| 输入电容(Cies) | 1.55nF | |
| 开启延迟时间(Td(on)) | 28ns | |
| 关断延迟时间(Td(off)) | 150ns | |
| 导通损耗(Eon) | 850uJ | |
| 关断损耗(Eoff) | 1.3mJ | |
| 反向恢复时间(Trr) | 265ns | |
| 工作温度 | -55℃~+175℃ | |
| 反向传输电容(Cres) | 65pF |
