温馨提醒：图片仅供参考，商品以实物为准

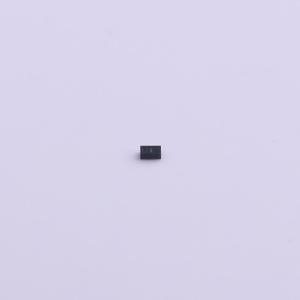

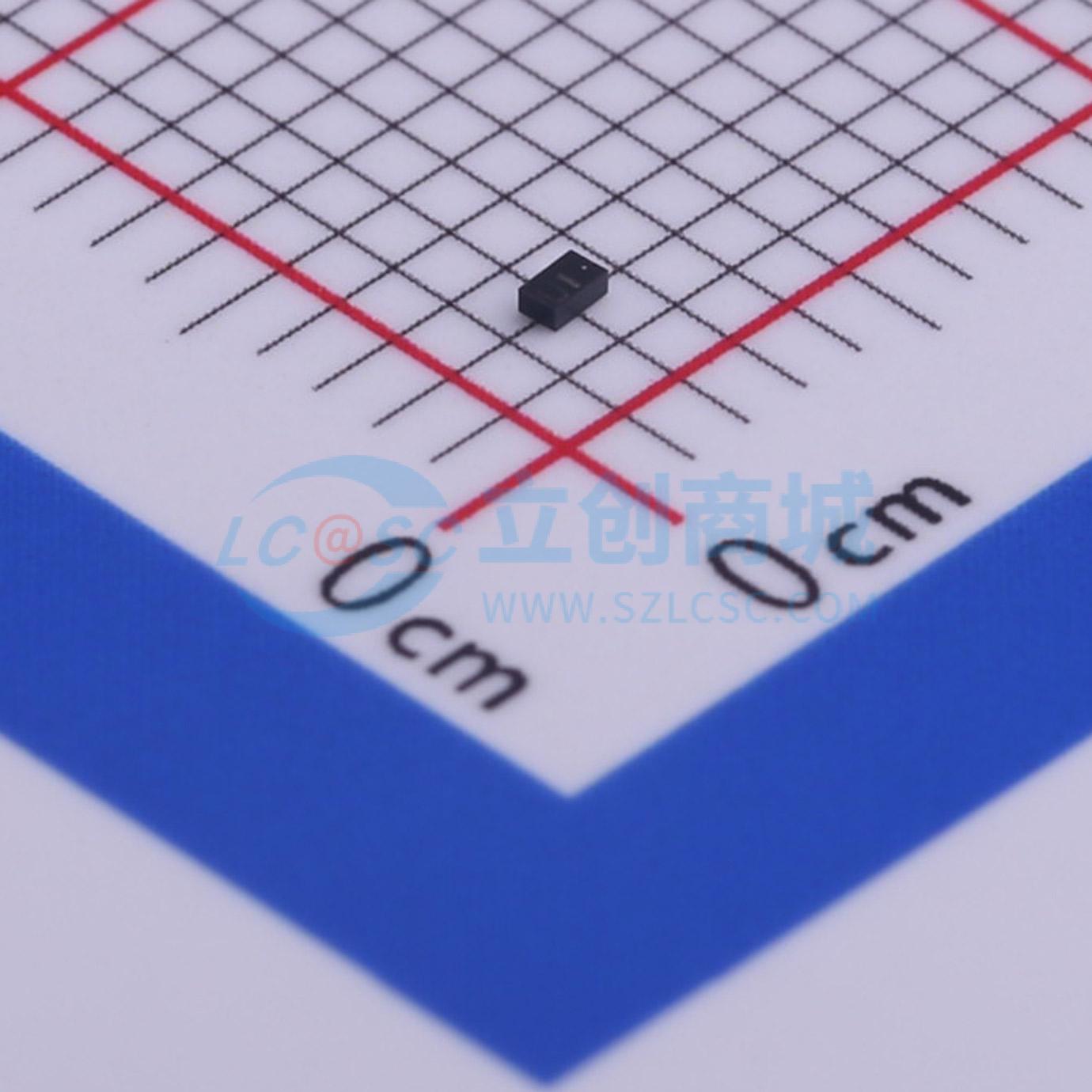

ESDAXLC6-1BT2Y
双向ESD 3V截止 峰值浪涌电流：1.3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速接口的汽车级单线双向ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDAXLC6-1BT2Y
- 商品编号
- C472589
- 商品封装
- SOD-882T
- 包装方式
- 编带
- 商品毛重
- 0.005克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 6V | |
| 峰值脉冲电流(Ipp) | 1.3A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品概述
ESDAXLC6-1BT2Y是一款双向单线TVS二极管，旨在保护数据线或其他I/O端口免受ESD瞬变影响。 该器件非常适合需要降低线路电容和具备功率吸收能力的应用。
商品特性
- 单线双向保护
- 最小击穿电压 = 6 V
- 超低二极管电容 = 0.4 pF
- 无铅封装
- 符合ECOPACK2标准
- 通过AEC-Q101认证
- 低电容，确保数据完整性最佳
- 低泄漏电流 < 50 nA
- 低PCB空间占用：0.6 mm²
- 符合IEC 61000-4-2标准（超过4级）：30 kV（空气放电），16 kV（接触放电）
- 符合ISO10605标准：C = 330 pF，R = 330 Ω：30 kV（空气放电），12 kV（接触放电）
- 符合ISO 7637-3标准：脉冲3a：VS = -150 V，脉冲3b：VS = +100 V
应用领域
-汽车应用-计算机-打印机-通信系统-手机及配件-视频设备
