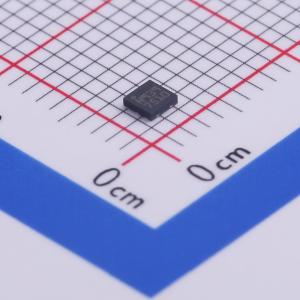

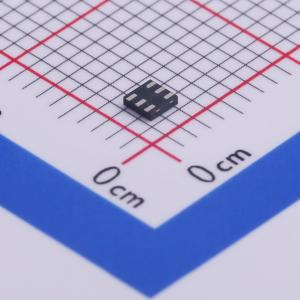

温馨提醒：图片仅供参考，商品以实物为准
STTS751-0DP3F
2.25V低压本地数字温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.25 V低电压本地数字温度传感器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTS751-0DP3F
- 商品编号
- C472584
- 商品封装
- TDFN-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -40℃~+125℃ | |
| 精度 | ±0.5℃ | |
| 工作电压 | 2.25V~3.6V | |
| 待机电流 | 3uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SMBus | |
| 温度转换时间 | 42ms | |
| 温度分辨率 | 12bit | |
| 功能特性 | 温度阈值监测；硬件比较器/独立温控输出；可配置温度输出；低功耗待机 |
商品概述
STTS751是一款数字温度传感器，通过2线SMBus 2.0兼容总线通信。温度测量分辨率可在9位到12位之间配置，9位时最小步长为0.5℃，12位时为0.0625℃。默认分辨率为10位（0.25℃/LSB），转换时间标称值为21毫秒。开漏EVENT输出用于指示测量温度超过用户编程的上限或低于下限的报警条件。当EVENT引脚被断言时，主机可使用SMBus警报响应地址（ARA）协议响应，STTS751会通过发送其从地址进行回应。STTS751是6引脚设备，支持用户可配置的从地址。通过Addr/Therm引脚上的上拉电阻，可指定四个不同的从地址之一。两种型号（STTS751-0和STTS751-1）提供两组不同的从地址，总共可用八个地址。因此，最多八个设备可共享同一2线SMBus而无歧义，从而允许监控应用中的多个温度区域。双线接口可支持高达400kHz的传输速率。
商品特性
- 工作电压2.25V至3.6V
- 工作温度-40℃至+125℃
- 可编程：10种不同转换速率（0.0625至32次/秒，默认1次/秒）；四种分辨率（9位（0.5℃/LSB）至12位（0.0625℃/LSB），默认10位（0.25℃/LSB））
- 低供电电流：8次/秒时典型值50μA；1次/秒时典型值20μA；待机时典型值3μA
- 精度：0℃至+85℃时典型值±0.5℃；-40℃至+125℃时典型值±0.5℃
- 单触发模式以节省功耗
- 快速转换时间：10位时典型值21ms
- 上拉电阻值允许单引脚选择四个从地址之一
- 支持400kHz串行时钟
- SMBus 2.0兼容
- 支持SMBus ALERT（ARA）
- 支持SMBus超时
- RoHS/绿色
应用领域
- 固态硬盘
- 便携式电子设备
- 笔记本电脑
- 智能电池
- 服务器
- 电信设备
