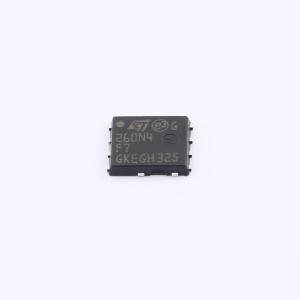

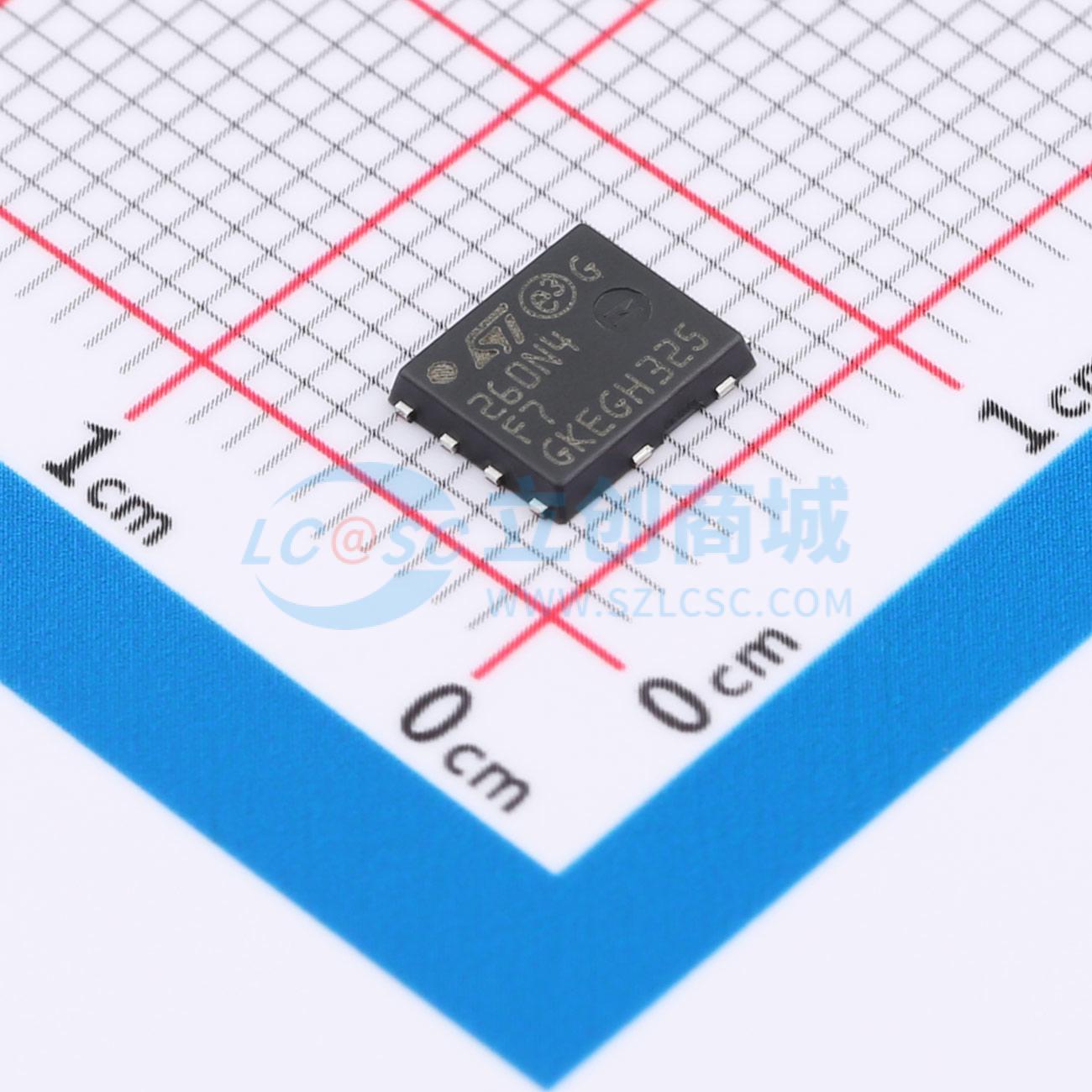

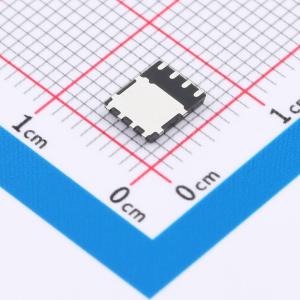

STL260N4F7
1个N沟道 耐压:40V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道40 V、1.05 mOhm典型值、120 A STripFET F7功率MOSFET，PowerFLAT 5x6封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STL260N4F7
- 商品编号
- C472567
- 商品封装
- QFN
- 包装方式
- 编带
- 商品毛重
- 0.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 1.1mΩ@10V,24A | |
| 耗散功率(Pd) | 188W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 72nC@20V | |
| 输入电容(Ciss) | 5nF@25V | |
| 反向传输电容(Crss) | 145pF@25V | |
| 工作温度 | -55℃~+175℃ |
商品概述
这款N沟道功率MOSFET采用了STripFET F7技术，具备增强型沟槽栅极结构，可实现极低的导通电阻，同时降低内部电容和栅极电荷，从而实现更快、更高效的开关操作。
商品特性
- 市场上极低的导通电阻RDS(on)
- 出色的品质因数（FoM）
- 低Crss/Ciss比，具备抗电磁干扰（EMI）能力
- 高雪崩耐量
应用领域
- 开关应用
