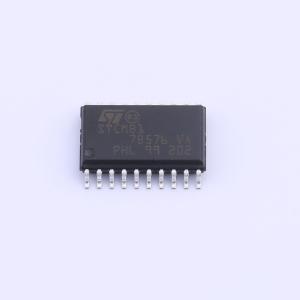

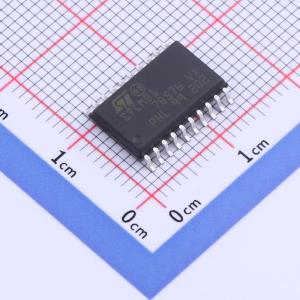

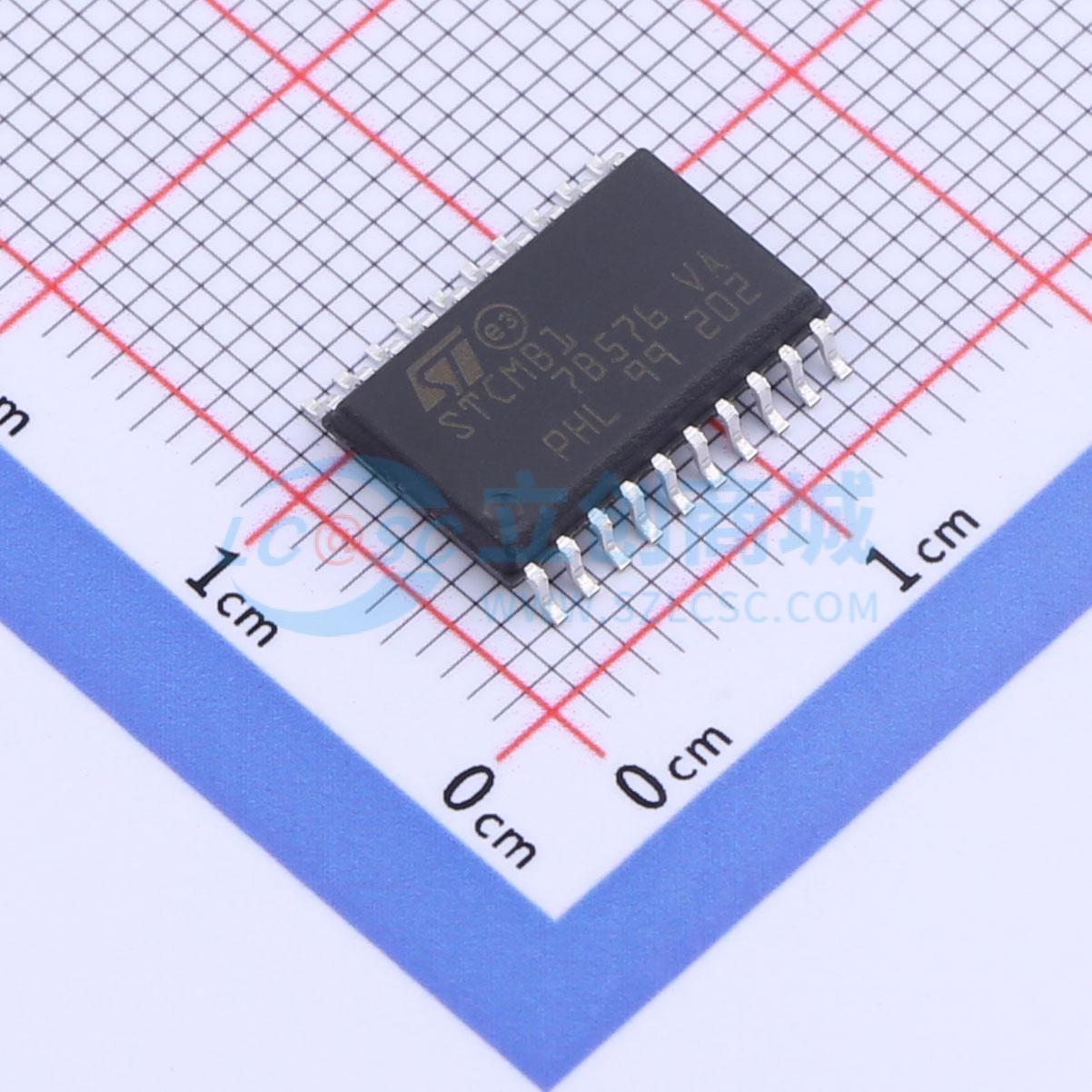

STCMB1TR
PFC与X电容放电及LLC谐振组合控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有X-cap放电的TM PFC和LLC谐振组合控制器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STCMB1TR
- 商品编号
- C472579
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 1.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~20V | |
| 开关频率 | 500kHz | |
| 耗散功率(Pd) | 600mW |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 800V | |
| 拓扑结构 | 半桥式；升压式 | |
| 工作温度 | -40℃~+150℃ | |
| 反馈方式 | 副边反馈 |
商品特性
- 通用特性 – SO20W 封装
- 集成输入电压检测的800 V高电压启动
- 主动输入滤波电容放电电路，符合IEC 62368-1标准，并通过UL Demko认证，减少待机功耗
- 两个转换器的独立调试模式
- PFC控制器特性
- 增强型恒定导通时间PFC，带输入电压前馈和THD优化器
- 完整的保护功能：交流欠压/过压、浪涌控制、OVP、OCP、电感饱和、反馈断开
- LLC控制器特性
- 专有时移控制，改善输入纹波抑制和动态响应
- 最高750 kHz的半桥操作，具有自适应死区时间
- 完整的保护功能：直流欠压、两级OCP、防止硬开关（HSP）功能，用于抗电容模式保护和安全启动
- 与PFC同步的突发模式操作，提高轻载效率
应用领域
- 交流-直流适配器
- 开放框架开关电源
- LED电视用开关电源
- 台式机和一体机PC
- 符合“能源使用产品”指令(EuP)第6部分、DOE及欧洲CoC第5版第2级别的消费类和工业开关电源
- LED路灯
