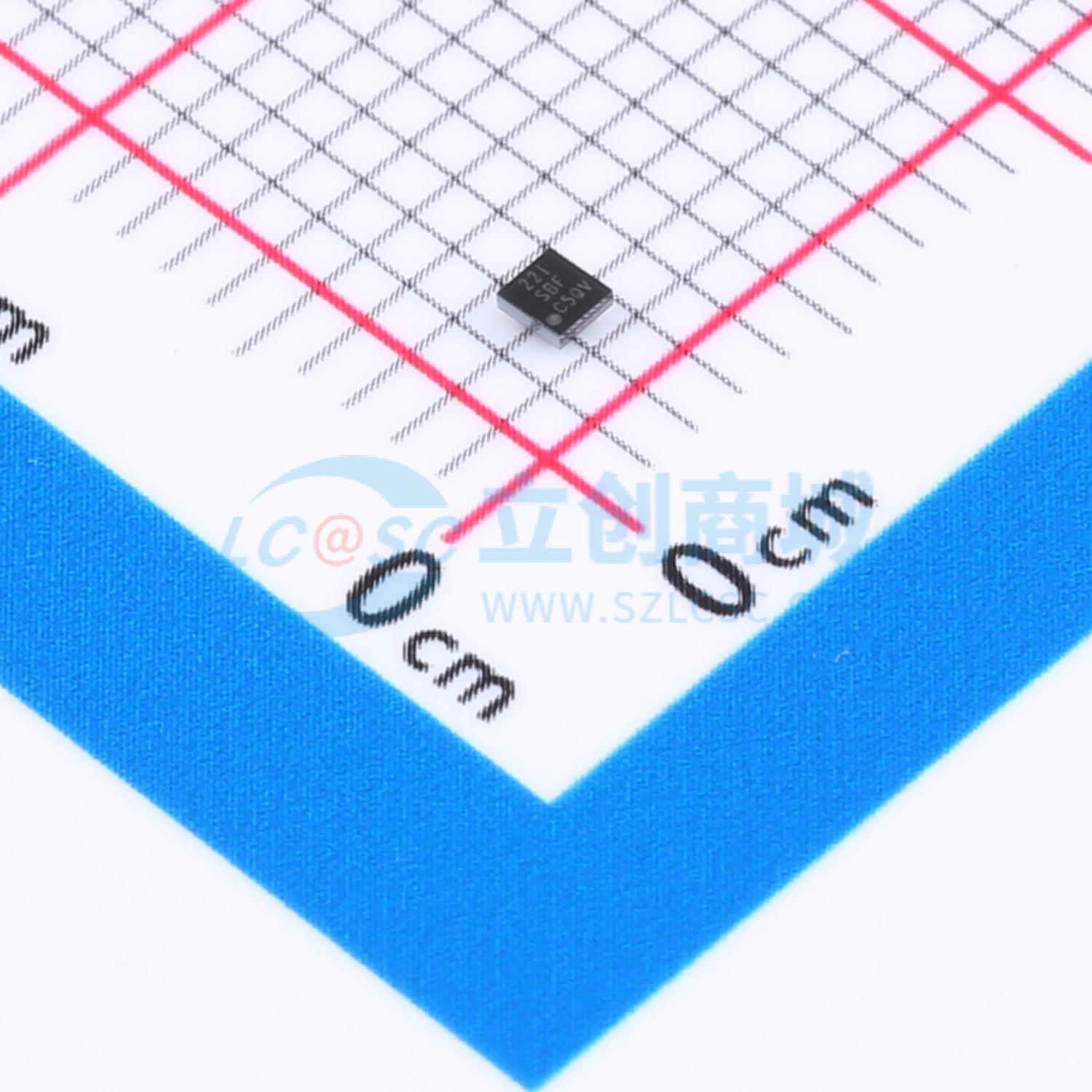

TPS61253YFFR

TPS6125x 器件为电池供电类便携式应用提供了一个电源解决方案。用于低功耗应用，TPS6125x 支持来自一个电池（充电电压低至2.65V）的高达 800mA 的负载电流并且允许使用低成本芯片电感器和电容器。 2.3V 至5.5V的宽输入电压使得此器件能够支持由锂离子电池（具有拓展电压范围）供电的应用。不同固定电压输出版本支持介于3.15V 至5.0V 之间的电压。 TPS6125x 不但可在稳定的 3.5 MHz 开关频率下工作，而且还可在轻负载电流时进入节电模式，以维持整个负载电流范围内的高效率。PFM 模式可在轻负载工作时将静态电流降至 36μA （典型值），从而可延长电池使用寿命。 此外，TPS6125x 还可保持其在输入电压电平的偏置输出。在这个模式下，同步整流器的电流受到限制，从而使得外部负载（例如，音频放大器）由一个受限电源供电。在此模式下，静态电流减少至 22μA 。关断模式下的输入电流少于 1μA （典型值），这样大大延长了电池寿命。 由于需要最小外部组件数量，TPS6125x 提供了一个非常小的解决方案尺寸。为了实现小解决方案尺寸，允许使用小型电感器和输入电容器。在关断期间，负载从电池上完全断开。

• 运行频率为3.5MHz时，效率93%
• 待机模式时，静态电流为22μA
• 正常操作时，静态电流为36μA
• 2.3V至5.5V的宽VIN范围
• VIN ≥ VOUT运行，Vout = 4.5V，VIN ≥ 2.65V时，IOUT ≥ 800mA
• VOUT = 5.0V，VIN ≥ 3.3V时，IOUT ≥ 1000mA
• VOUT = 5.0V，VIN ≥ 3.3V时，IOUT ≥ 1500mA（峰值）
• DC电压输出总精度为±2%
• 轻负载频率脉冲调制(PFM)模式
• 停机期间，可选待机模式或真实负载断开
• 热关断和过载保护
• 只需三个表面贴装外部组件
• 总解决方案尺寸 < 25mm²
• 9引脚NanoFreeTM(CSP)封装

• 手机、智能手机
• 单声道、立体声APA应用
• USB充电端口(5V)
