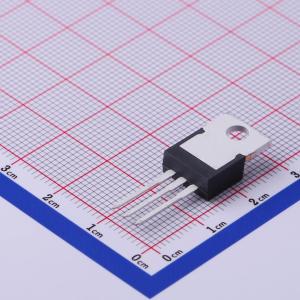

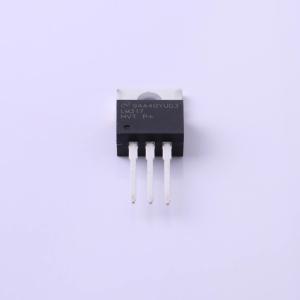

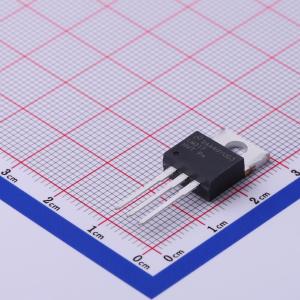

LM317HVT/NOPB

LMx17HV 是一款可调式三端正电压稳压器，能够在 1.25 V 至 57 V 的输出电压范围内提供 1.5 A 或更大的电流。只需两个外部电阻即可设置输出电压。LMx17HV 采用标准晶体管封装，易于安装和操作。

LMx17HV 提供过流保护、热过载保护和安全区保护等过载保护功能，使该器件具有防击穿能力。即使调节端断开，过载保护电路仍能完全正常工作。

通常情况下，除非该器件与输入滤波电容的距离超过 6 英寸，否则无需使用电容，在这种情况下需要一个输入旁路电容。可添加一个可选的输出电容以改善瞬态响应。调节端可进行旁路处理，以实现非常高的纹波抑制比，这是标准三端稳压器难以实现的。

由于该稳压器是悬浮的，仅检测输入到输出的差分电压，因此只要不超过最大输入输出差分电压，就可以对几百伏的电源进行稳压，换句话说，不要将输出端接地短路。

通过在调节端和输出端之间连接一个固定电阻，LMx17HV 还可用作精密电流稳压器。通过将调节端接地，可以实现具有电子关断功能的电源，此时输出电压被设定为 1.25 V，大多数负载在此电压下消耗的电流很小。

• 高达 60 V 的输入输出差分电压
• 1.5 A 输出电流
• 线性调整率 0.01%/V（典型值）
• 负载调整率 0.1%（典型值）
• 80 dB 纹波抑制比（典型值）
• 内部短路电流限制保护
• 热过载保护
• -55 至 150 ℃ 工作温度范围（LM117HV）
• 0 至 125 ℃ 工作温度范围（LM317HV）

• 工业电源
• PLC 系统
• 工厂自动化系统
• 楼宇自动化系统
• 电池充电器
