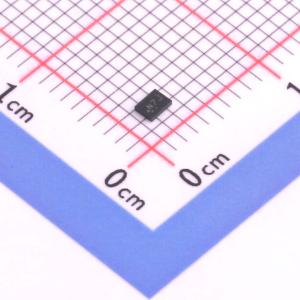

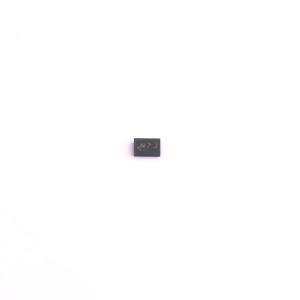

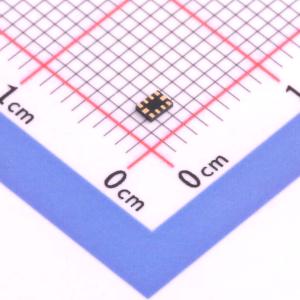

温馨提醒：图片仅供参考，商品以实物为准

ADS1015IRUGR

超小型、低功耗、支持I2C接口、带内部基准源、振荡器和可编程比较器的12bit ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1015 具有 PGA、振荡器、VREF、比较器、I2C 的 12 位 3.3kSPS 4 通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1015IRUGR
商品编号: C468259
商品封装: X2-QFN-10(1.5x2)
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置
	时钟频率(fc)	1MHz
	基准电压源	内置
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	128Hz；920Hz；1.6kHz；490Hz；250Hz；3.3kHz；2.4kHz
	静态电流	2uA
	全量程范围(FSR)	6.144V

商品概述

ADS1013、ADS1014和ADS1015器件（ADS101x）是精密、低功耗、12位、与I2C兼容的模数转换器（ADC），提供超小型无引脚X2QFN - 10封装和VSSOP - 10封装。ADS101x器件集成了低漂移电压基准和振荡器。ADS1014和ADS1015还集成了可编程增益放大器（PGA）和数字比较器。这些特性以及较宽的工作电源范围，使ADS101x非常适合功率和空间受限的传感器测量应用。 ADS101x的数据转换速率最高可达3300样本每秒（SPS）。PGA提供从±256 mV到±6.144 V的输入范围，可实现精确的大信号和小信号测量。ADS1015具有输入多路复用器（MUX），允许进行两路差分或四路单端输入测量。使用ADS1014和ADS1015中的数字比较器进行欠压和过压检测。 ADS101x可在连续转换模式或单次转换模式下工作。在单次转换模式下，器件在一次转换后自动断电；因此，在空闲期间功耗显著降低。

商品特性

超小型X2QFN封装：2 mm × 1.5 mm × 0.4 mm
12位无噪声分辨率
宽电源范围：2.0 V至5.5 V
低电流消耗：150 μA（连续转换模式）
可编程数据速率：128 SPS至3.3 kSPS
单周期稳定
内部低漂移电压基准
内部振荡器
I²C接口：四个引脚可选地址
四路单端或两路差分输入（ADS1015）
可编程比较器（ADS1014和ADS1015）
工作温度范围：-40°C至+125°C

应用领域

便携式仪器
电池电压和电流监测
温度测量系统
消费电子
工厂自动化和过程控制

优惠活动

9.9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交31单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	3.3kHz
	通道数	2
	工作电压	2V~5.5V
	接口类型	I2C
	差分输入	是
	积分非线性	0.5LSB
	工作温度	-40℃~+125℃
