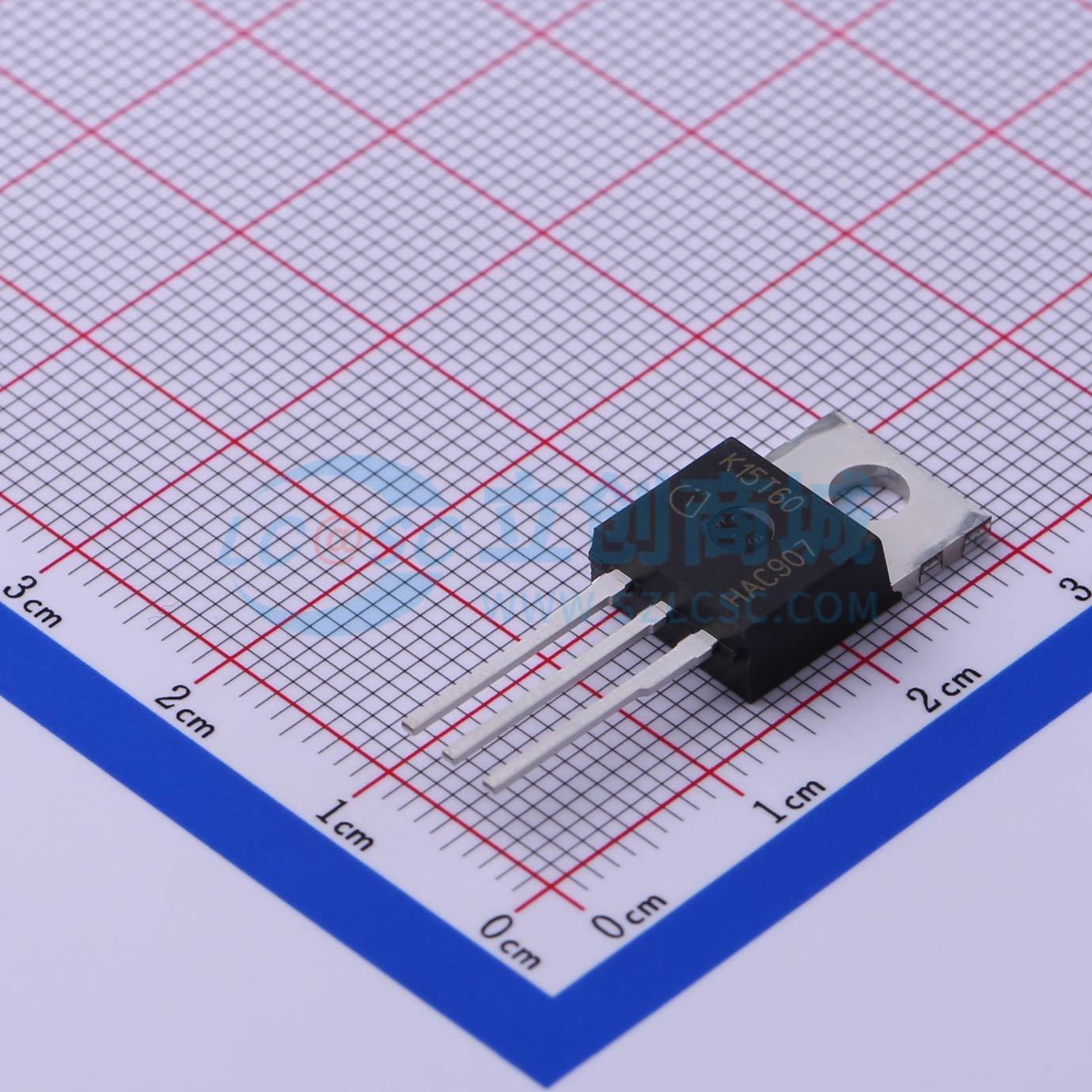

温馨提醒：图片仅供参考，商品以实物为准

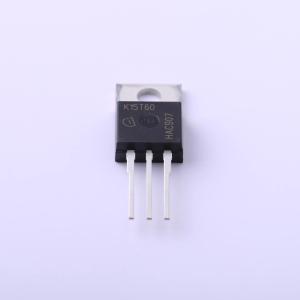

IKP15N60T
600V 26A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：极低的VCE(sat)：1.5V（典型值）。 最高结温：175℃。 短路耐受时间：5μs。 专为变频器和不间断电源设计。 适用于600V应用的TRENCHSTOP™和场截止技术，提供: -非常紧密的参数分布。 -高耐用性，温度稳定性能。 -非常高的开关速度。 VCE(sat)具有正温度系数。 低电磁干扰。 无铅镀铅；符合RoHS标准。 非常软、快速恢复的反并联发射极控制HE二极管。 根据JEDEC针对目标应用进行了资格认证
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKP15N60T
- 商品编号
- C467845
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 26A | |
| 耗散功率(Pd) | 130W | |
| 输出电容(Coes) | 55pF | |
| 正向脉冲电流(Ifm) | 45A | |
| 集射极饱和电压(VCE(sat)) | 2.05V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 4.1V@0.21mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 87nC@15V | |
| 输入电容(Cies) | 860pF | |
| 开启延迟时间(Td(on)) | 17ns | |
| 关断延迟时间(Td(off)) | 188ns | |
| 导通损耗(Eon) | 220uJ | |
| 关断损耗(Eoff) | 350uJ | |
| 反向恢复时间(Trr) | 34ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 24pF |
