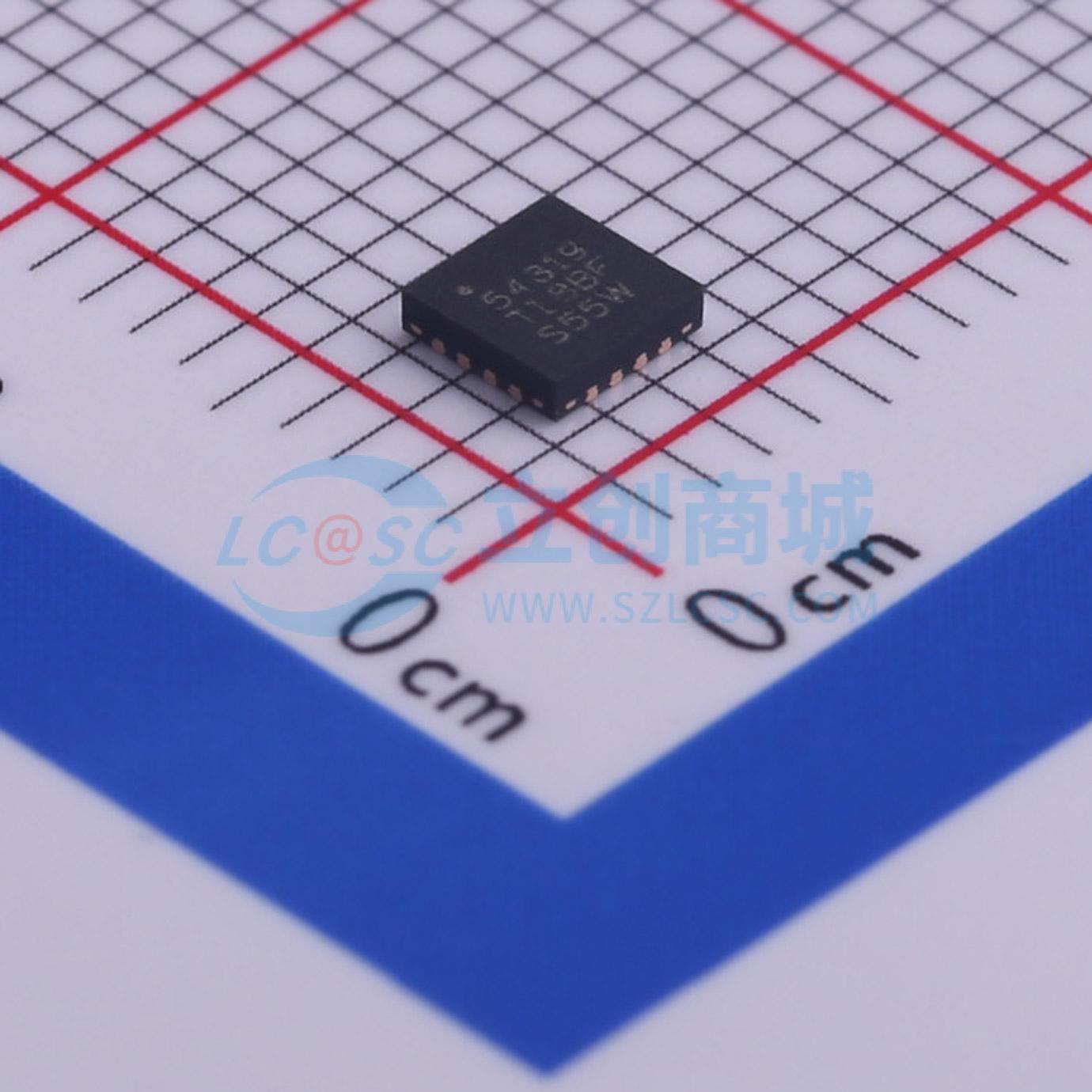

温馨提醒：图片仅供参考，商品以实物为准

TPS54319RTER

6V输入3A输出2MHz同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54319是一款6V输入3A输出2MHz同步降压转换器,内置两个45mΩ的MOSFET,支持300kHz至2MHz的开关频率,具有精确的0.8V±3.0%电压参考,可同步外部时钟,支持可调软启动/排序,具有UV和OV保护功能,工作温度范围为-40°C至150°C。
品牌名称: TI(德州仪器)
商品型号: TPS54319RTER
商品编号: C468784
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

商品概述

TPS54319器件是一款功能齐全的6V、3A同步降压电流模式转换器，集成了两个MOSFET。通过集成MOSFET、采用电流模式控制以减少外部元件数量、支持高达2MHz的开关频率以减小电感尺寸，以及采用3mm x 3mm热增强型QFN封装来最小化IC占位面积，TPS54319可实现小型化设计。 TPS54319凭借在不同温度下精确的±3.0%电压基准（VREF），为各种负载提供精确稳压。通过集成的45mΩ MOSFET和典型值为360μA的电源电流，可实现最高效率。使用使能引脚，进入关断模式可将关断电源电流降至2μA。欠压锁定内部设定为2.6V，但可通过使能引脚上的电阻网络对阈值进行编程来提高该值。输出电压启动斜坡由软启动引脚控制。开漏电源正常信号表示输出电压处于其标称电压的93%至107%范围内。频率折返和热关断功能可在过流情况下保护器件。

商品特性

两个45mΩ（典型值）MOSFET，在3A负载下实现高效率
300kHz至2MHz开关频率
0.8V ±3.0%电压基准（温度范围：0℃至85℃）
可与外部时钟同步
可调软启动/排序
欠压和过压电源正常输出
工作结温范围：-40℃至150℃
3mm × 3mm 16引脚热增强型QFN封装
引脚与TPS54318兼容

应用领域

低电压、高密度电源系统
消费类应用的负载点稳压，如机顶盒、液晶显示器、CPE设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.95V~6V
	输出电压	827mV~4.5V
	输出电流	3A
	开关频率	2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	360uA
	开关管(内置/外置)	内置
	输出类型	可调
